Электрическое подключение выполнено.
5.3 Схема подключения
+
–
VEGABOX 01
TRANSMITTER
–
+
+
–
Zum Anschluss an
Druckmessumformer mit
analogem Ausgangssignal
For connection to
pressure transmitters with
analog output
1
2
3
10 11 12
+
–
+
–
1
2
3
4
5
6

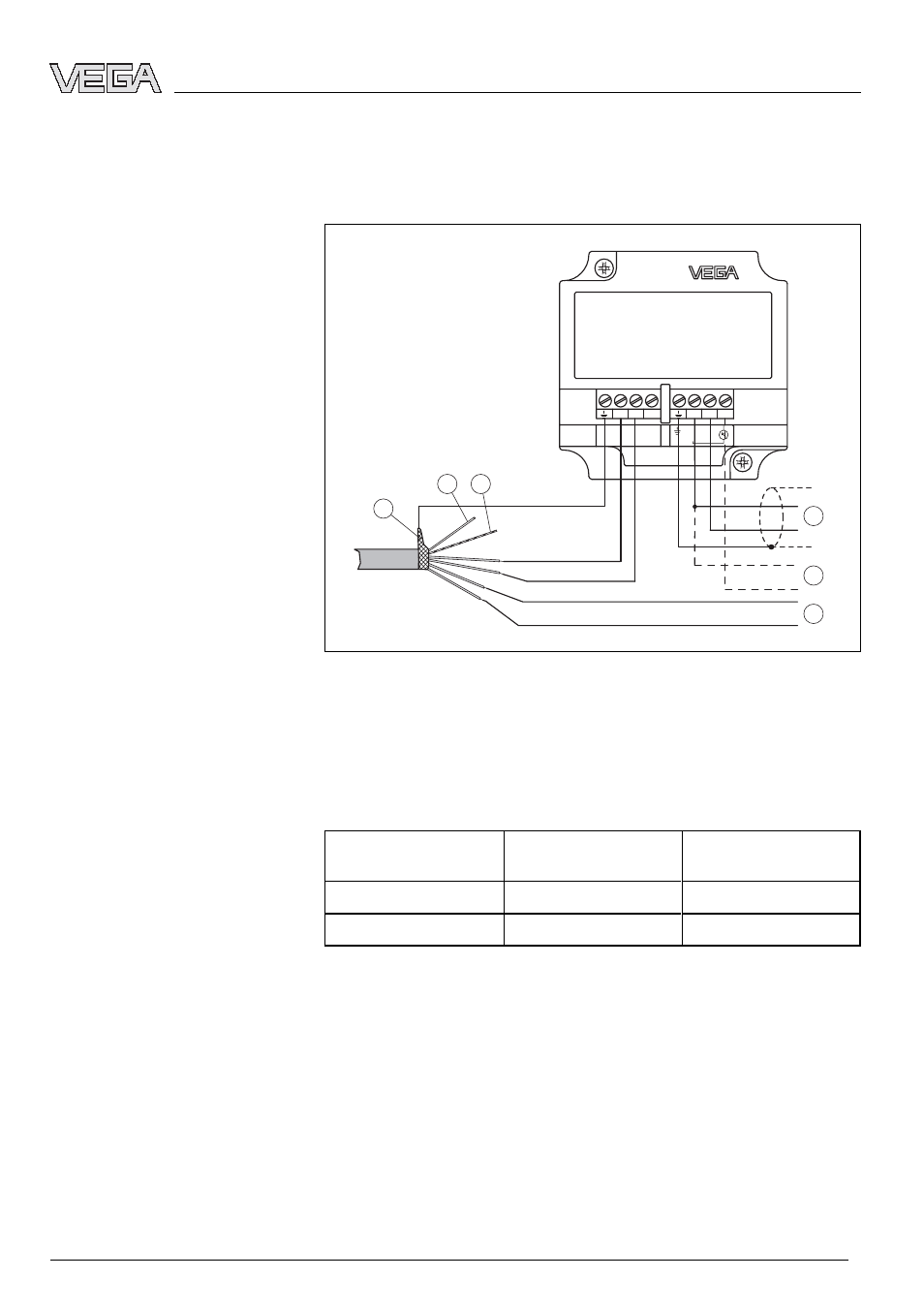

Рис. 3: Расположение клемм в VEGABOX 01
1
К источнику питания или системе формирования сигнала
2
Контрольный прибор (измерение 4 … 20 mA)
3
Желтый и белый для обработки сигнала интегрированного PT100
(вариант)
4
Экран
1)
5
Капилляр для выравнивания давления
6
Несущий трос
Номер провода
Цвет проводов/по-
лярность
Клеммы VEGABOX
01
1
коричневый (+)
1
2
голубой (-)
2
1)
Экран подключить к клемме заземления. Клемму заземления на
внешней стороне корпуса заземлить согласно требованиям. Обе
клеммы гальванически связаны.
Подключение к VEGAWELL
72 4 … 20 mA
VEGABOX 01
11
Подключение к источнику питания
