Инструкция по эксплуатации VEGA VEGAFLEX 61 Foundation Fieldbus
Страница 48
2
4
5
3
2
4
5
3
1
1

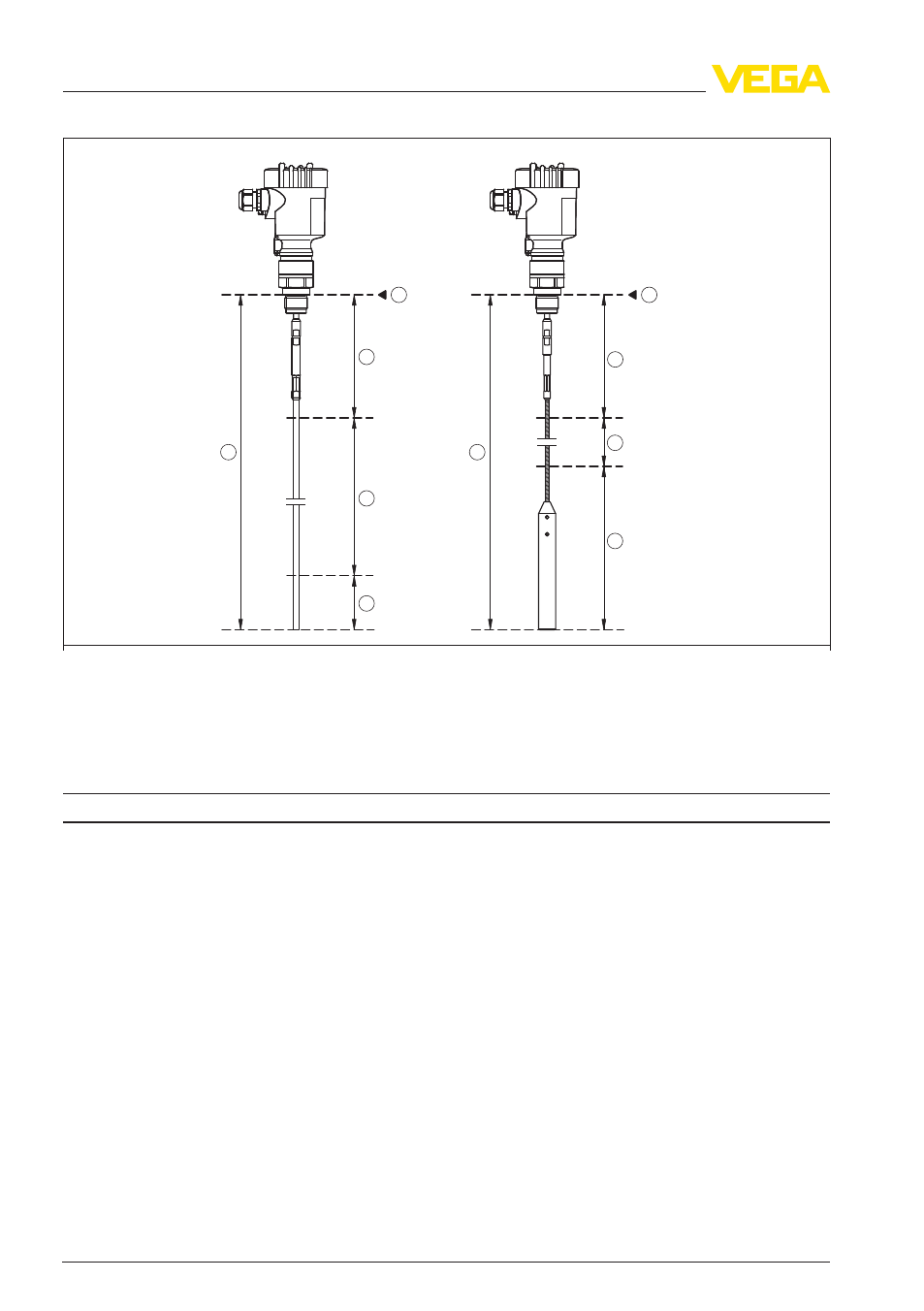

Рис. 23: Диапазон измерения VEGAFLEX 61
1
Базовая плоскость
2
Длина измерительного зонда L
3
Диапазон измерения (заводская установка приведена к диапазону измерения на воде)
4
Верхняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
5
Нижняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
Выходная величина
Выход
-
Сигнал
цифровой выходной сигнал, протокол
Foundation Fieldbus
-
физический слой
по IEC 61158-2
Время цикла
min. 1 сек. (в зависимости от установки пара-
метров)
-
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
-
Исполненная Рекомендация NAMUR
NE
43
Channel Numbers
-
Channel 1
Primary value
-
Channel 2
Secondary value 1
-
Channel 3
Secondary value 2
Скорость передачи
31,25 Кбит/с
Значение тока
10 mA, ±0.5 mA
48
VEGAFLEX
61 • Foundation Fieldbus
10 Приложение
31836
-RU
-110221
