VEGA VEGAFLEX 61 Foundation Fieldbus - Инструкция (Страница 21)

I²C
2
3
1
Display
Typ:
1 2 5 6 7 8
Bus
Sim.

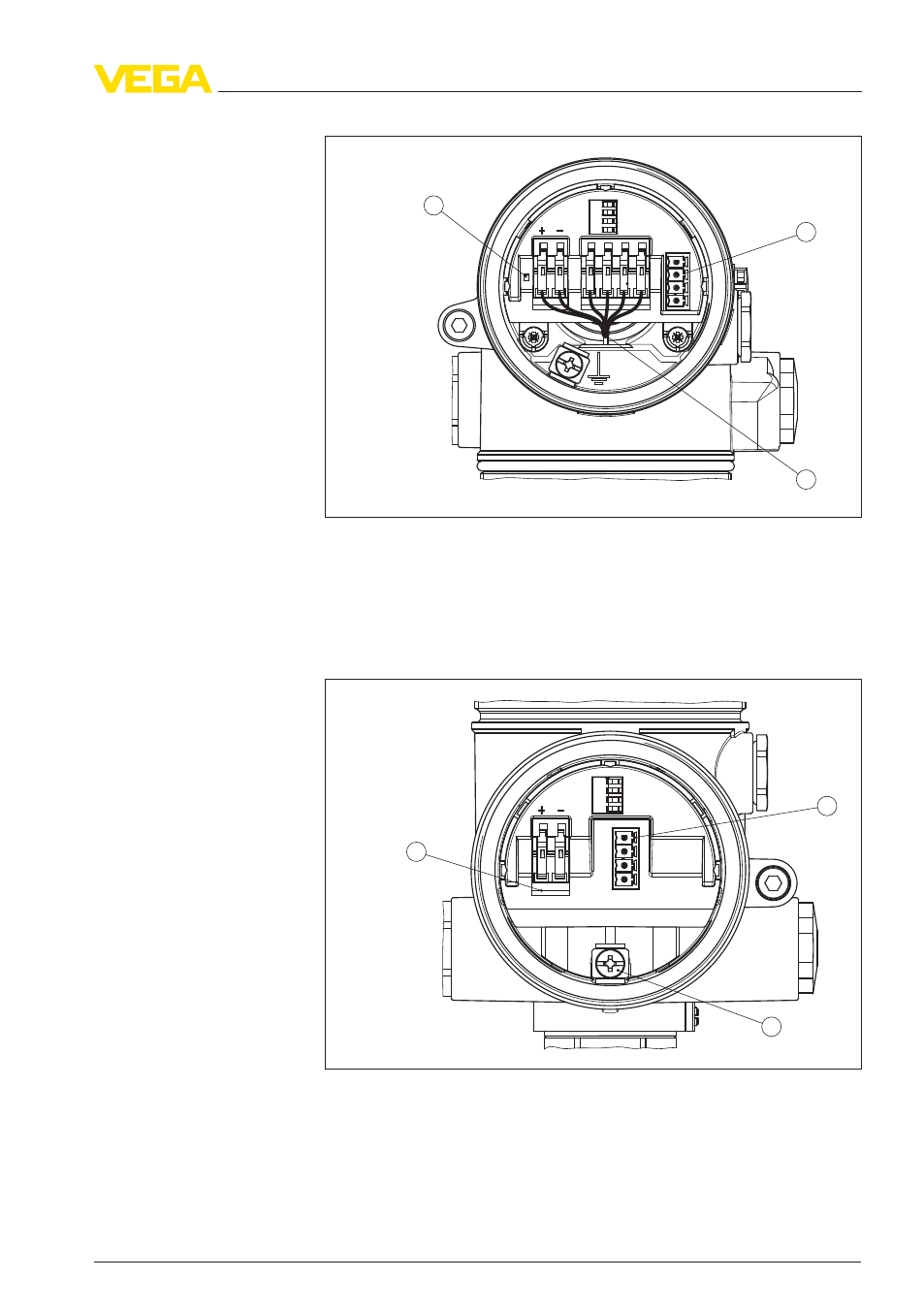

Рис. 13: Отсек электроники в двухкамерном корпусе
1 Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Внутренняя соединительная линия к отсеку подключения
3
1
2
Display
1 2 I²C
Рис. 14: Отсек подключения (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Клемма заземления для подключения экрана кабеля
3 Пружинные контакты для источника питания
Отсек электроники
Отсек подключения
VEGAFLEX 61 • Foundation Fieldbus 21
5 Подключение к источнику питания
31836
-
