4 ... 20 mA
PE
/ L
/ N
L1 N GND
1 2
1 2 3 4
4...20mA IS

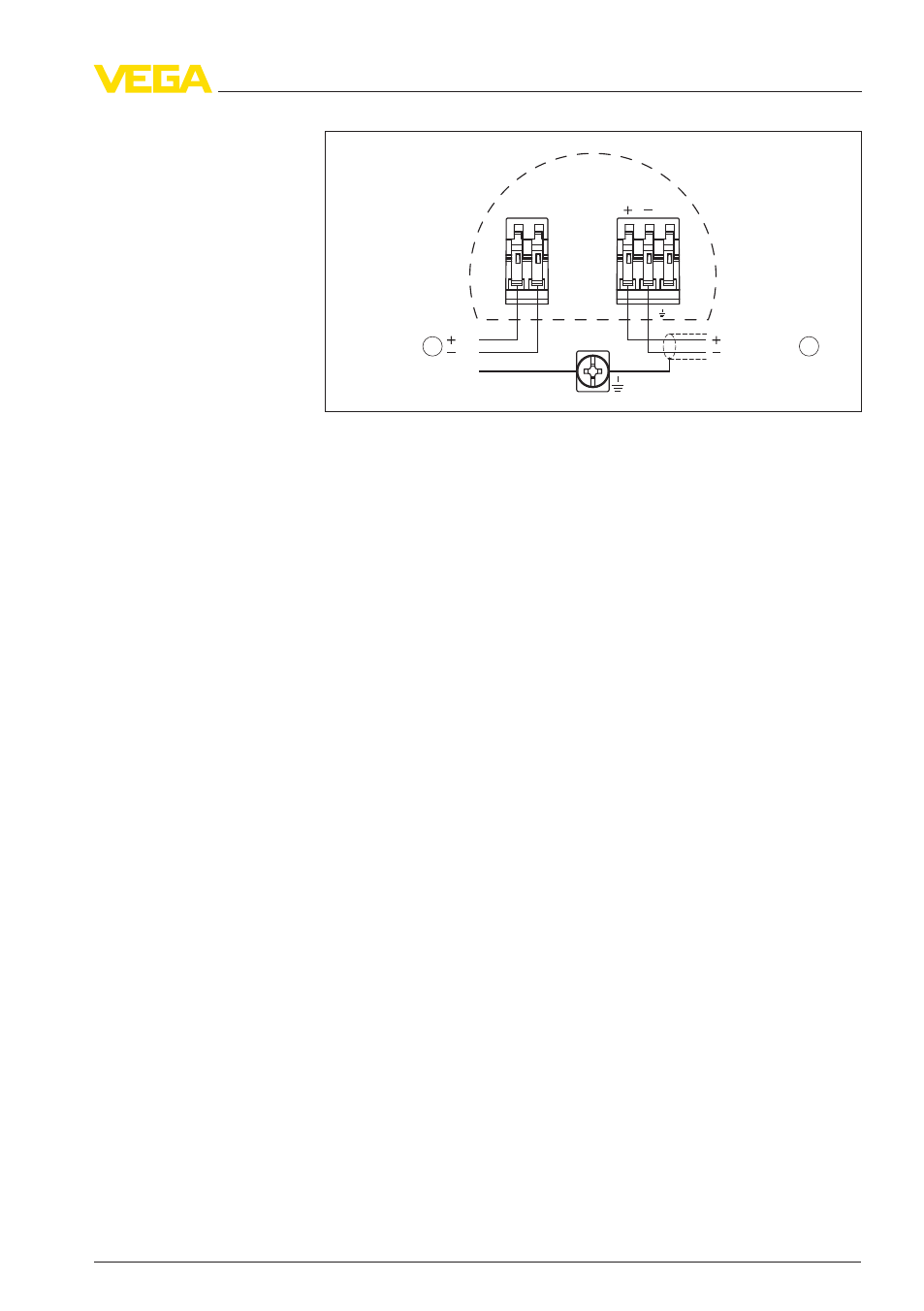

Рис. 10: Схема подключения (двухкамерный корпус)
1 Питание
2 Выход сигнала
Схема подключения
