1
3
2
Display
1 2 5 6 7 8
I2C

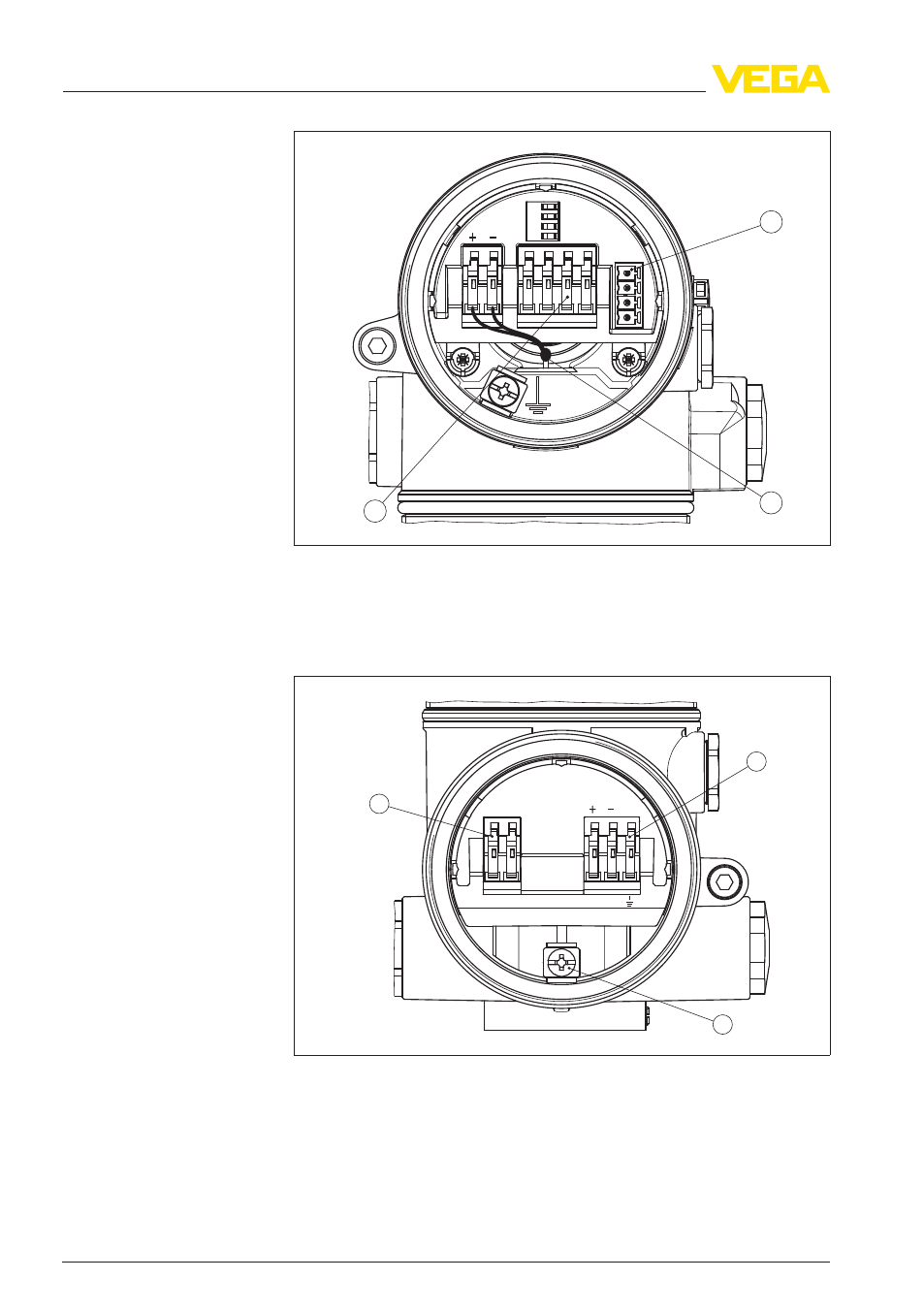

Рис. 8: Отсек электроники (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутренняя соединительная линия к отсеку подключения
3 Контакты для подключения VEGADIS 61
3
1
2
3 4 1 2
L 1 N
4... 20mA I S
GND
Рис. 9: Отсек подключения (двухкамерный корпус)
1 Контакты для выхода сигнала
2 Клемма заземления для подключения защитного провода и экрана
3 Пружинные контакты для источника питания
Отсек электроники
Отсек подключения
22 VEGAFLEX 67 • 4 … 20 mA/HART-четырехпроводный
5 Подключение к источнику питания
32312
-RU
-120413
