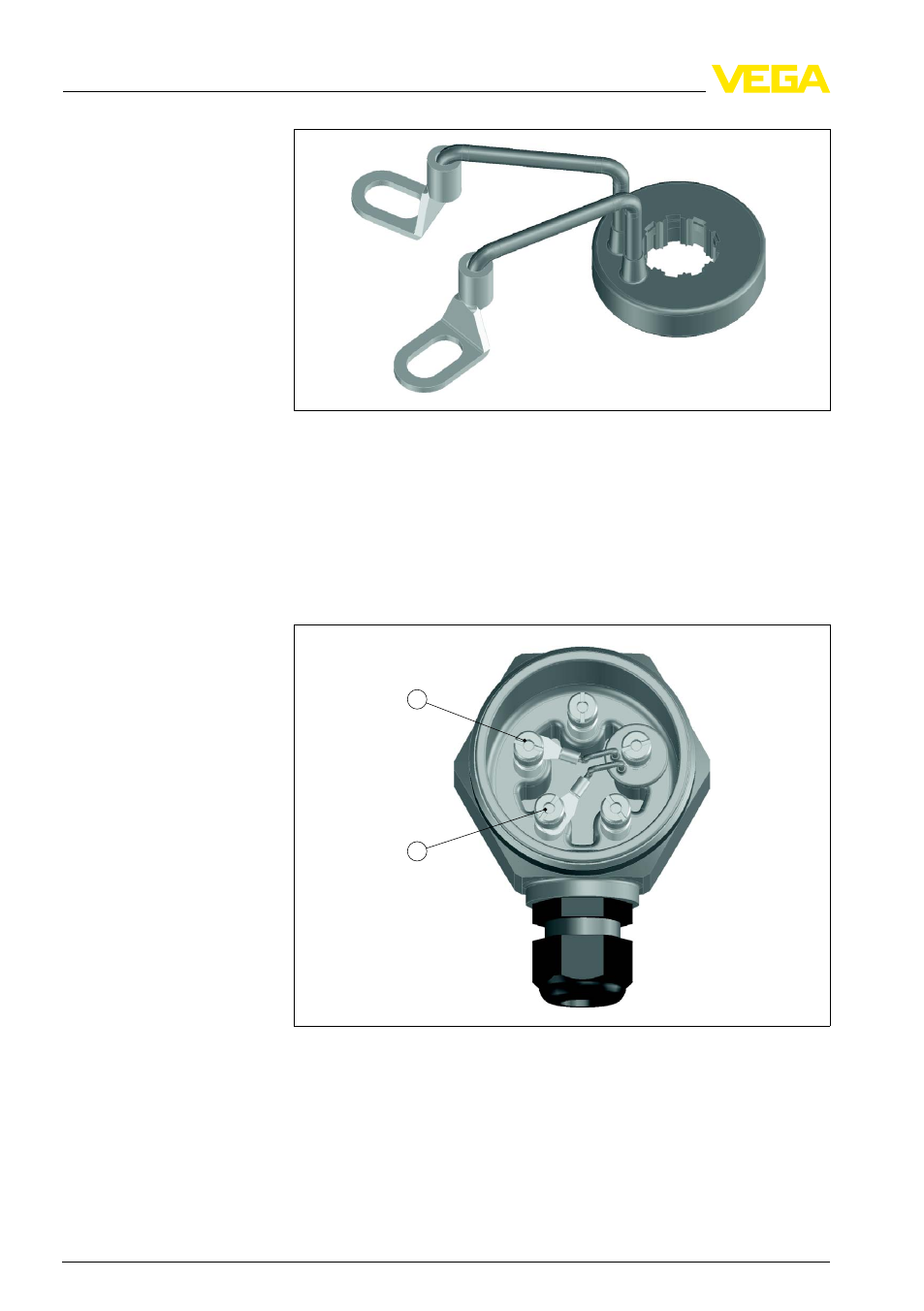

Рис. 5: Элемент для контроля обрыва линии с VEGATOR 632
1
Подключить кабельные наконечники в соответствии со
следующим рисунком.
Кабельные наконечники не должны контактировать с други-
ми металлическими деталями.
2
Открыть одну из других клемм и надеть этот элемент.
3
Снова затянуть клеммы.
1
2
Рис. 6: Монтаж элемента для контроля обрыва линии
1
Подключение к клемме 1 (стержень массы = самый длинный
стержень)
2
Подключение к клемме 2 (стержень max. = самый короткий стержень)
3
Элемент для контроля обрыва линии с VEGATOR 632
Если измерительный зонд используется без элемента для
контроля обрыва линии, будет выдаваться сигнал неисправно-
сти.
14
Кондуктивный измерительный зонд EL 6
5
Подключение к источнику питания
32654
-RU
-100303
