У устройств в исполнении со взрывозащитой сопротивление
220 kΩ устанавливается в соединительном корпусе зонда уже на
заводе-изготовителе. Таким образом обеспечивается контроль
обрыва цепи у измерительных установок с маркировкой Ex
(
линия соединения Max и соединения на корпус между зондом и
устройством формирования сигнала).
l
Клемма 1 = самый длинный трос (масса)
l
Клемма 2 = самый короткий трос (max.)
1
2
3
4
5
4
3
2
1
2
3
1
1
2
2
2
3
4
1
2
3
4
1
5
2
3
1
1
A
B
C
D

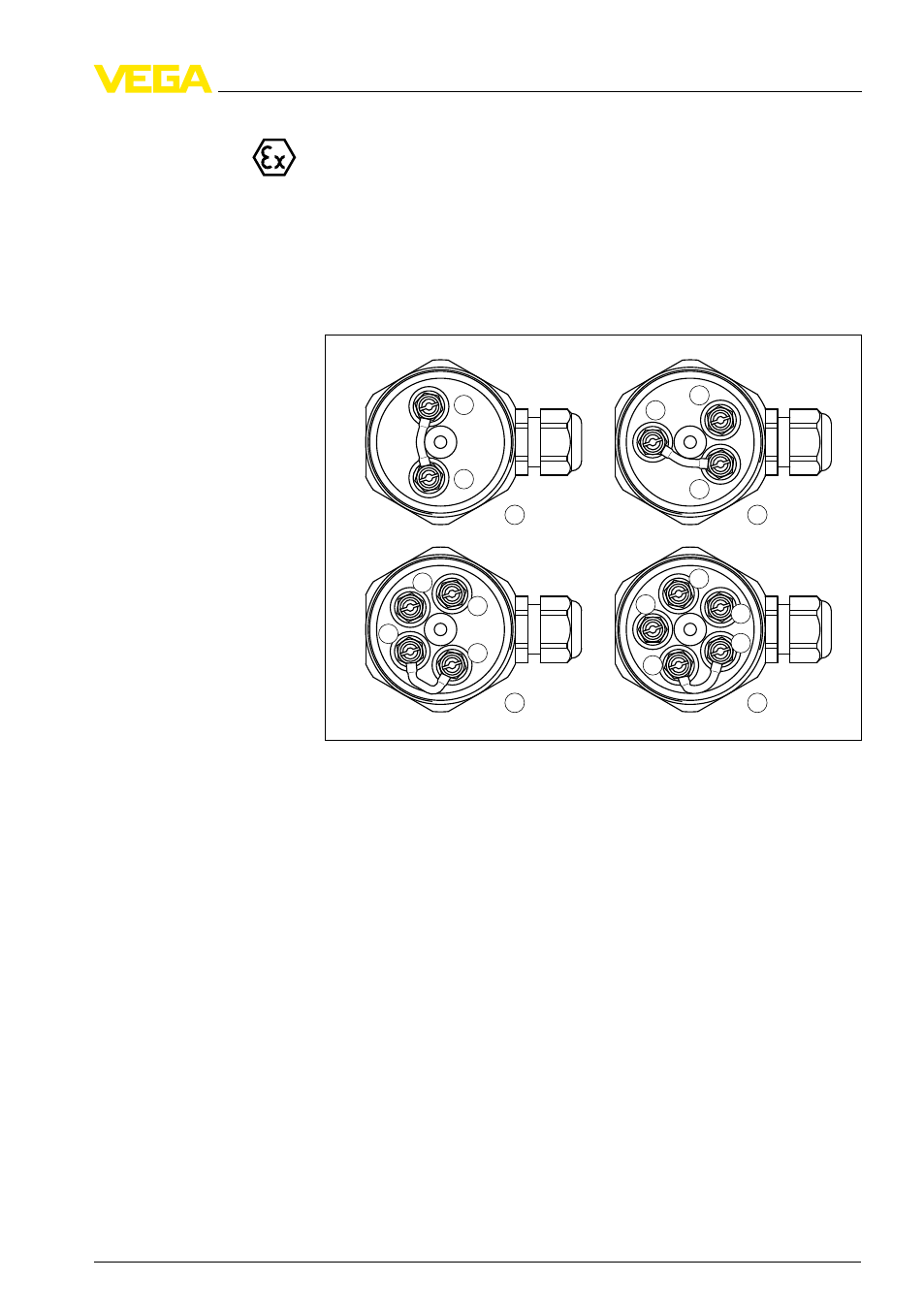

Рис. 4: Отсек подключения измерительного зонда: сопротивление 220 kΩ
между клеммами 1 и 2
1
Соединительная клемма 1 = самый длинный трос
2
Соединительная клемма 2 = самый короткий трос
A
Измерительный зонд с 2 тросами
B
Измерительный зонд с 3 тросами
C
Измерительный зонд с 4 тросами
D
Измерительный зонд с 5 тросами
Контроль обрыва линии или функция тревожной сигнализации
определяет функцию устройства формирования сигнала при
неисправности.
Для реализации контроля обрыва линии с VEGATOR 632
необходимо в соединительный корпус измерительного зонда
установить дополнительный элемент.
Контроль линии с
VEGATOR 632
Кондуктивный измерительный зонд EL 6
