Инструкция по эксплуатации VEGA VEGABAR 63 4 … 20 mA_HART
Страница 57
-
Соединительный кабель между дат-
чиком IP 68 и выносным корпусом
электроники
PUR, FEP, PE
-
Держатель для крепления типовой
таблички на кабеле при исполнении
IP
68
Твердый полиэтилен
Вес прибл.
0,8 кг (1.764
lbs)
Выходные величины
Выходной сигнал
4 … 20
mA/HART
Выходные значения HART
-
Значение HART (P
rimary Value)
Давление процесса
-
Значение HART (S
econdary Value)
Температура
Разрешающая способность сигнала
1,6 µA
Сигнал неисправности (токовый выход,
устанавливаемый)
Значение
mA не изменяется, 20,5 mA, 22 mA,
<
3,6
mA
Макс. выходной ток
22
mA
Нагрузка
См. диаграмму нагрузки в п. "Питание"
Исполненная Рекомендация NAMUR
NE
43
Динамическая характеристика выхода
Время запуска прибл.
10
s
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

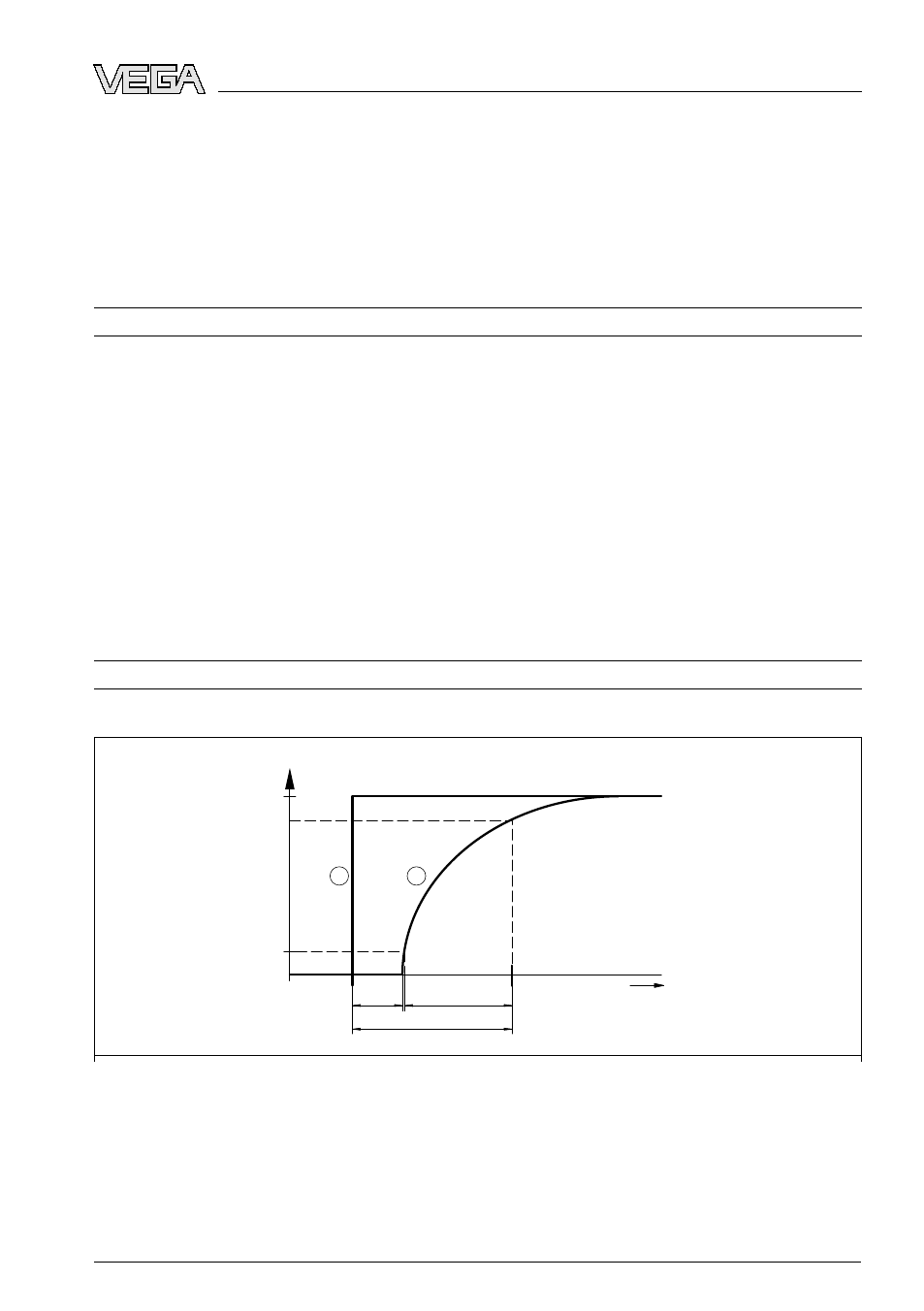

Рис. 29: Скачкообразное изменение параметров процесса, время нечувствительности t
T
,
время
нарастания t
A
и время реакции на скачок t
S
1
Параметр процесса
2
Выходной сигнал
Время нечувствительности
≤
150
ms
Время нарастания сигнала
≤
100
ms (10 … 90 %)
VEGABAR
63 • 4 … 20
mA/HART
57
10 Приложение
32462
-
RU
-090227
