4 порядок монтажа выносного корпуса – Инструкция по эксплуатации VEGA VEGABAR 63 4 … 20 mA_HART
Страница 15
Уплотнить резьбу тефлоном, пенькой или другим стойким
уплотнительным материалом:
l
Присоединение GN
à С помощью подходящего гаечного ключа и шестигранника на
присоединении ввернуть VEGABAR 63 в приварной штуцер.
Размер ключа - см. п. "Размеры".
Внимание!
При ввертывании запрещается держать прибор за корпус! В
противном случае может быть повреждена вращательная меха-
ника корпуса.
Применять только подходящее для данного присоединения
уплотнение. См. Инструкцию "Приварные штуцеры и уплотне-
ния".
4.4 Порядок монтажа выносного корпуса
1
Обозначить отверстия в соответствии со следующей схемой.
2
Монтажную пластину закрепить на стене с помощью 4
винтов.
90 mm (3.54")
R 3,5 mm
(0.14")
3mm
(0.12")
70 mm (2.76")
8 mm
(0.32")
93 mm (3.66")
110 mm (4.33")

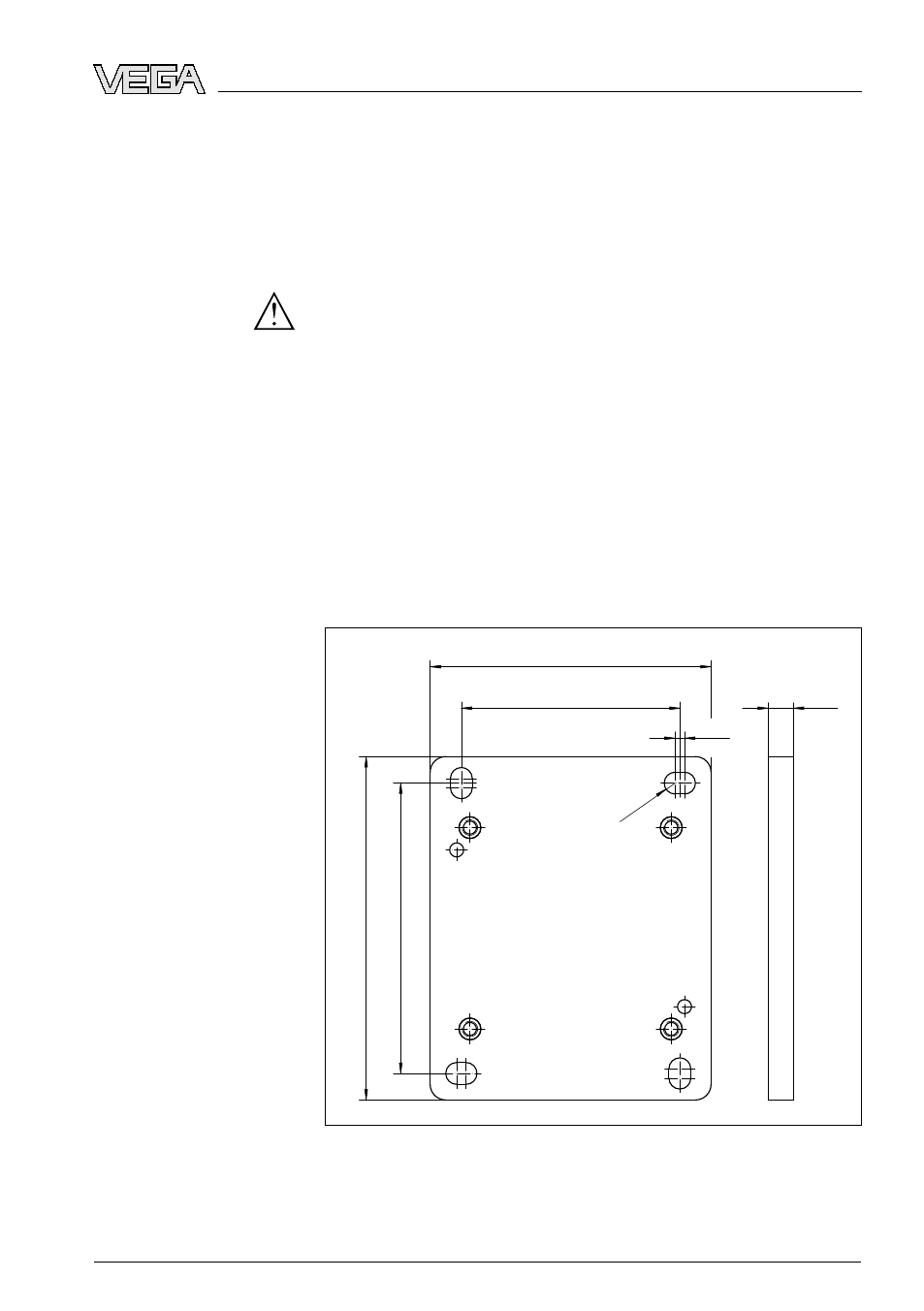

Рис. 5: Схема отверстий - пластина для монтажа на стене
Уплотнение/Монтаж с
гигиеническим присо-
единением
Монтаж на стене
VEGABAR
63 • 4 … 20
mA/HART
15
4 Монтаж
32462
-
RU
-090227
