3 Описание изделия
VEGACAL 63 • Foundation Fieldbus
30029-R
U-131015
1
2
3

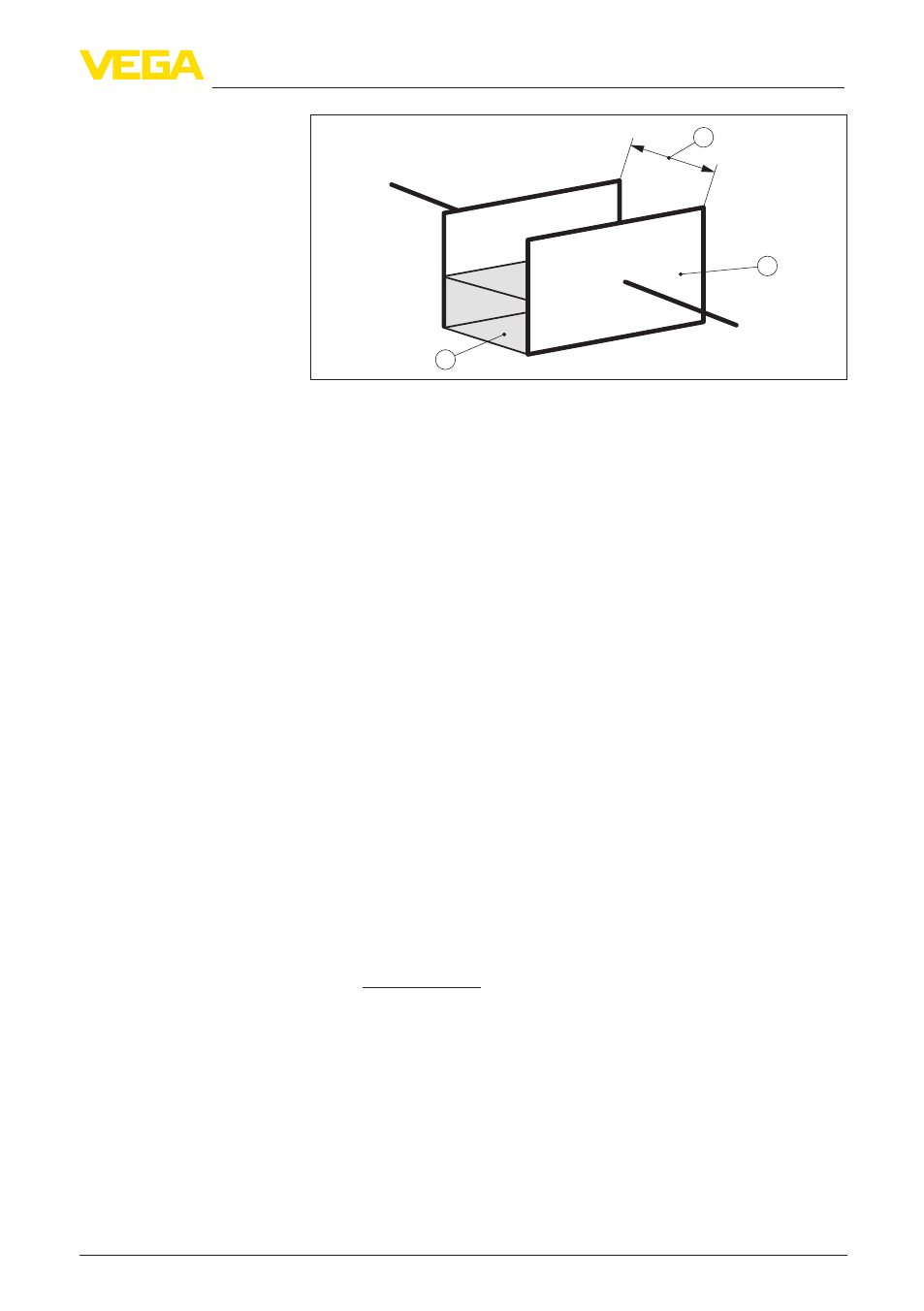

Рис. 3: Принцип действия - плоский конденсатор
1 Расстояние между поверхностями электродов
2 Величина поверхностей электродов
3 Вид диэлектрика между электродами
При этом пластинами конденсатора служат электрод и стенка
емкости. Продукт и изоляция являются диэлектриками.
Диэлектрическая проницаемость изоляции и проводящего
продукта выше, чем у воздуха, поэтому при увеличении уровня
покрытия электрода продуктом электрическая емкость
конденсатора увеличивается.
Изменение электрической емкости и изменение
сопротивления преобразуются электроникой прибора в сигнал,
пропорциональный уровню заполнения.
Питание осуществляется через H1-Fieldbus. Двухпроводная
линия, соотв. спецификации Fieldbus, служит для подачи
питания и цифровой передачи сигнала нескольких датчиков. Эта
линия может работать в двух вариантах:
•
через интерфейсную карту H1 в системе управления и
дополнительный источник питания
•
через соединительное устройство с HSE (высокоскоростной
Ethernet) и дополнительный источник питания по IEC 61158-2
Файлы DD (Описания устройств) и CFF (файлы возможностей),
необходимые для проектирования и конфигурирования сети
FF (Foundation Fieldbus), можно скачать с домашней страницы
VE
- Foundation Fieldbus". Там же имеются соответствующие
сертификаты. Данные файлы и сертификаты можно также
заказать на CD, указав обозначение "DRIVER.S".
Питание подсветки модуля индикации и настройки
осуществляется от датчика. Для этого необходим определенный
уровень рабочего напряжения.
Напряжение питания см. п. "Технические данные".
Для дополнительного подогрева модуля требуется отдельное
рабочее напряжение (см. Инструкцию "Модуль индикации и
настройки с подогревом)".
Питание и связь с
шиной
DD/CFF
