22
5 Подключение к источнику питания
VEGACAL 63 • Foundation Fieldbus
30029-R
U-131015
I²C
2
3
1
Display
Typ:
1 2
5 6 7 8
Bus
Sim.

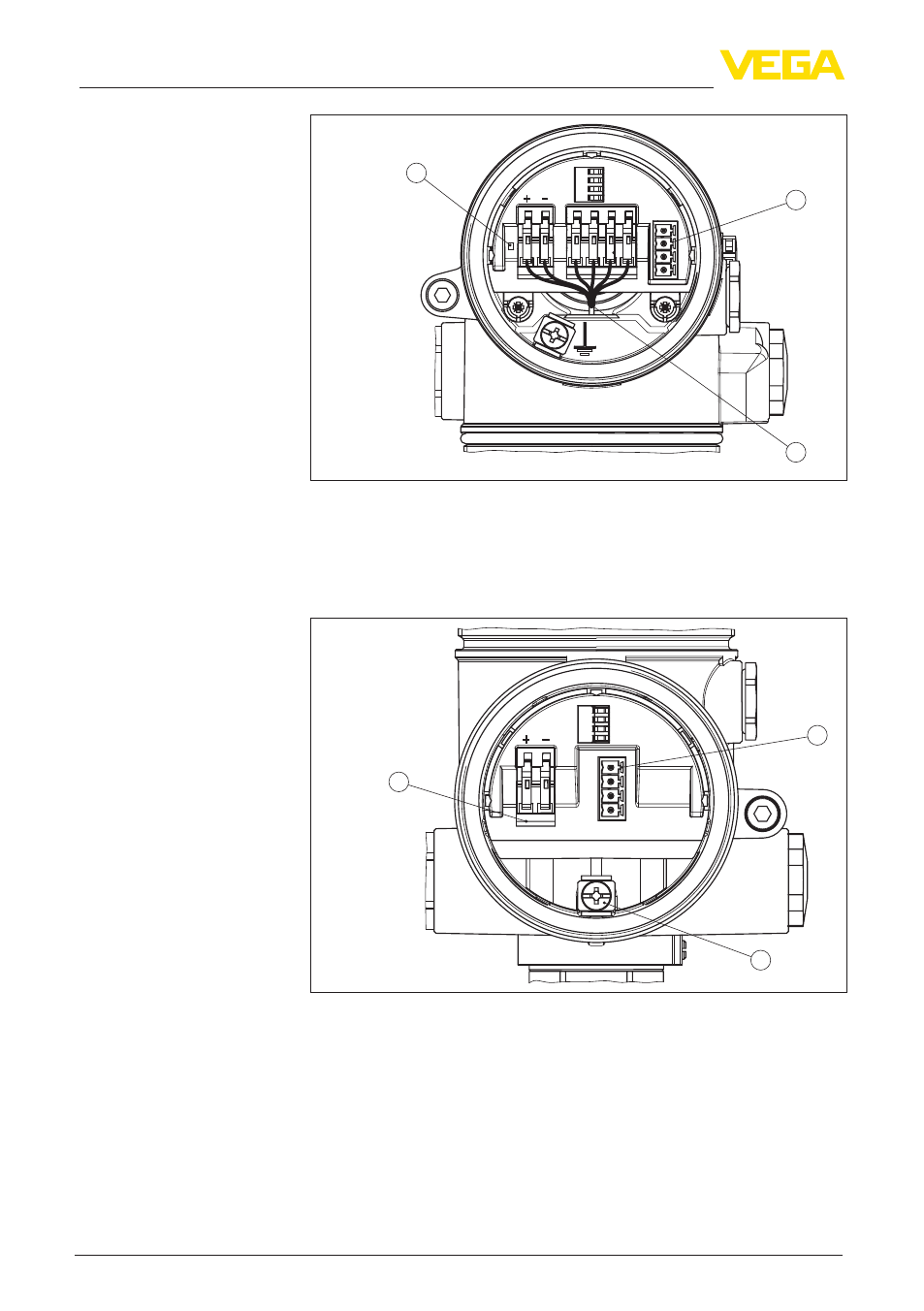

Рис. 12: Отсек электроники (двухкамерный корпус)
1 Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Внутренняя соединительная линия к отсеку подключения
1
2
3
Display
1 2
I2C
Рис. 13: Отсек подключения (двухкамерный корпус)
1 Пружинные контакты для источника питания
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
