Посредством переключателя режимов (min/max) можно
выбрать состояние переключения транзисторного выхода
в соответствии с Функциональной таблицей (max -
сигнализация максимального уровня или защита от
переполнения, min - сигнализация минимального уровня
или защита от сухого хода).
Рекомендуется подключение по принципу запирания
транзистора при достижении точки переключения, так
как транзисторный выход принимает такое же
(безопасное) состояние при обнаружении неисправности.
Световой индикатор состояния переключения:
l
Зеленый = выход проводит
l
Красный = выход заперт
l
Красный (мигает) = неисправность

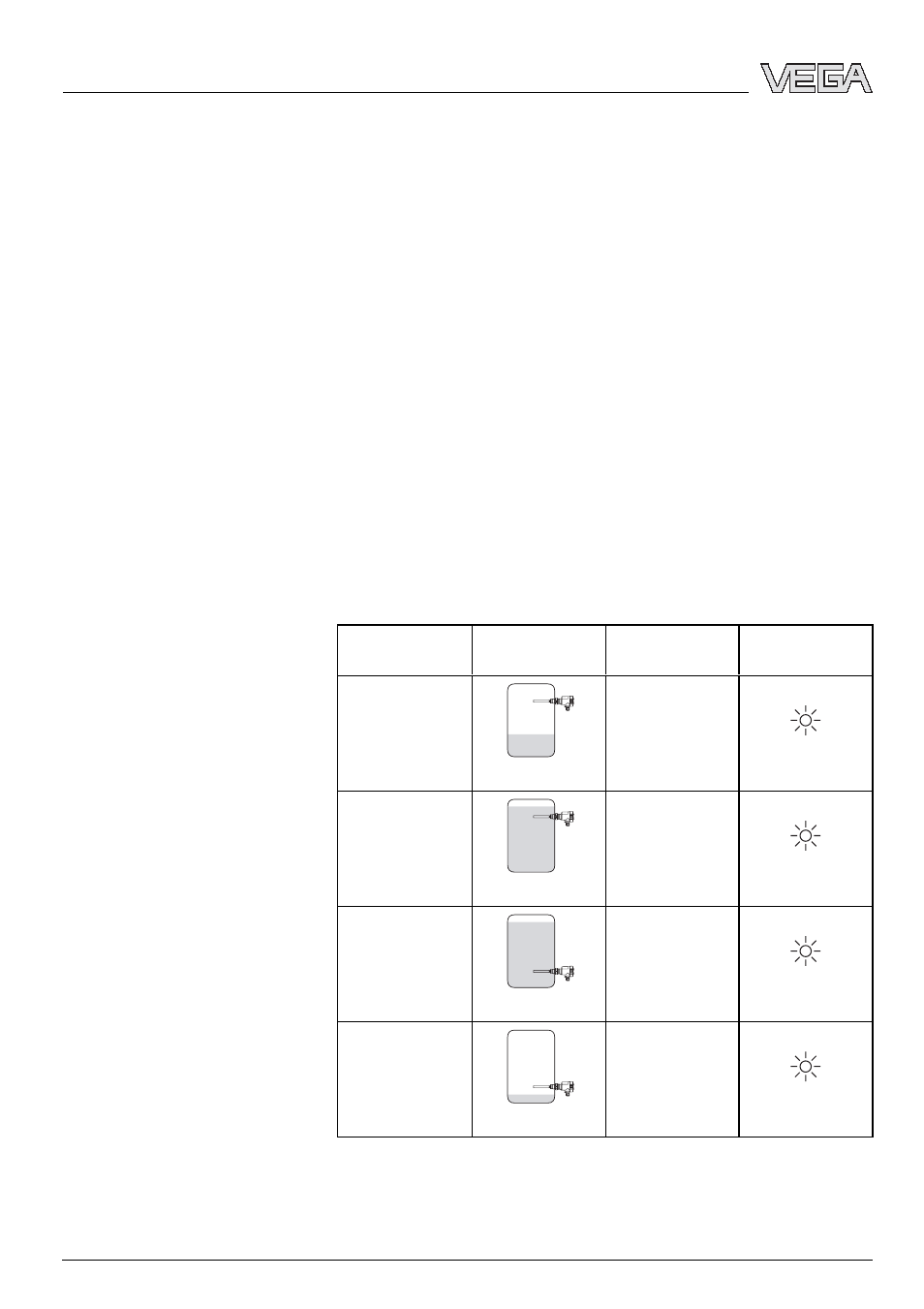

6.3 Таблица функций
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Уровень Состояние пе-
реключения
Индикатор
состояния
Режим max.
Защита от пере-
полнения
Транзистор про-
водит
Зеленый
Режим max.
Защита от пере-
полнения
Транзистор за-
перт
Красный
Режим min.
Защита от сухо-
го хода
Транзистор про-
водит
Зеленый
Режим min.
Защита от сухо-
го хода
Транзистор за-
перт
Красный
Переключатель режимов
работы (1)
Индикатор состояния (4)
20 VEGAVIB 55 - - транзистор (NPN/PNP)
Пуск в эксплуатацию
29303
-RU
-070220
