5.3 Схема подключения (однокамерный
корпус)
2
3
4
1

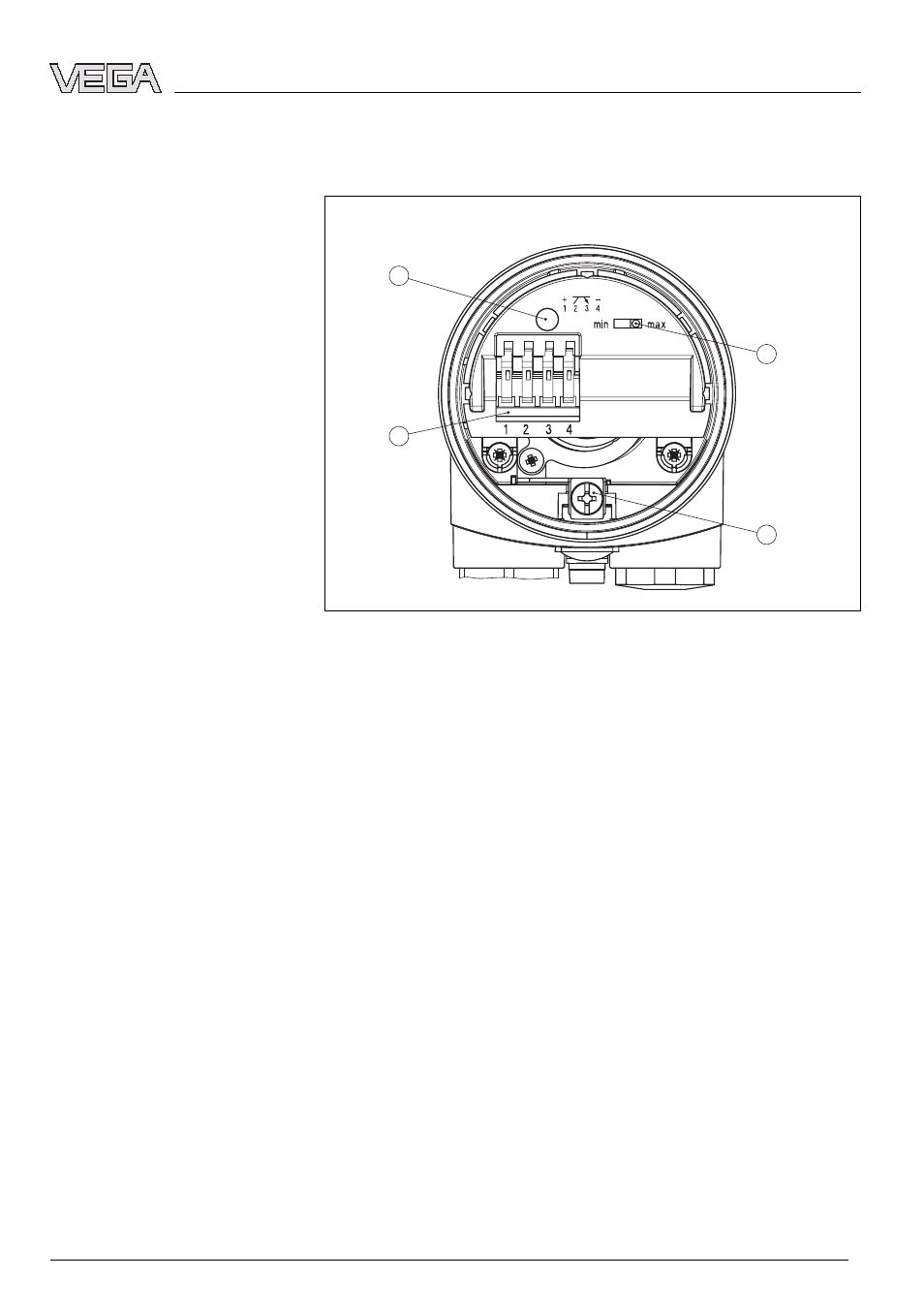

Рис. 8: Отсек электроники и подключения
1
DIL-переключатель режимов работы
2
Клемма заземления
3
Соединительные клеммы
4
Индикатор состояния
Рекомендуется подключать VEGAVIB 55 таким образом,
чтобы цепь тока переключения при сигнализации уровня,
обрыве цепи или неисправности была разомкнута
(безопасное состояние).
Для управления реле, затворами, магнитными клапанами,
световыми и звуковыми сигналами, а также входами
контроллера.
Отсек электроники и под-
ключения
Схема подключения
VEGAVIB 55 - - транзистор (NPN/PNP)
17
Подключение к источнику питания
29303
-RU
-070220
