Посредством переключателя режимов (min/max) можно
выбрать состояние переключения реле в соответствии с
Функциональной таблицей (max - сигнализация
максимального уровня или защита от переполнения, min -
сигнализация минимального уровня или защита от сухого
хода).
Рекомендуется подключение по принципу обесточивания
контакта реле при достижении точки переключения, так
как реле принимает такое же (безопасное) состояние при
обнаружении неисправности.
Световой индикатор состояния переключения:
l
Зеленый = реле проводит ток
l
Красный = реле обесточено
l
Красный (мигает) = неисправность

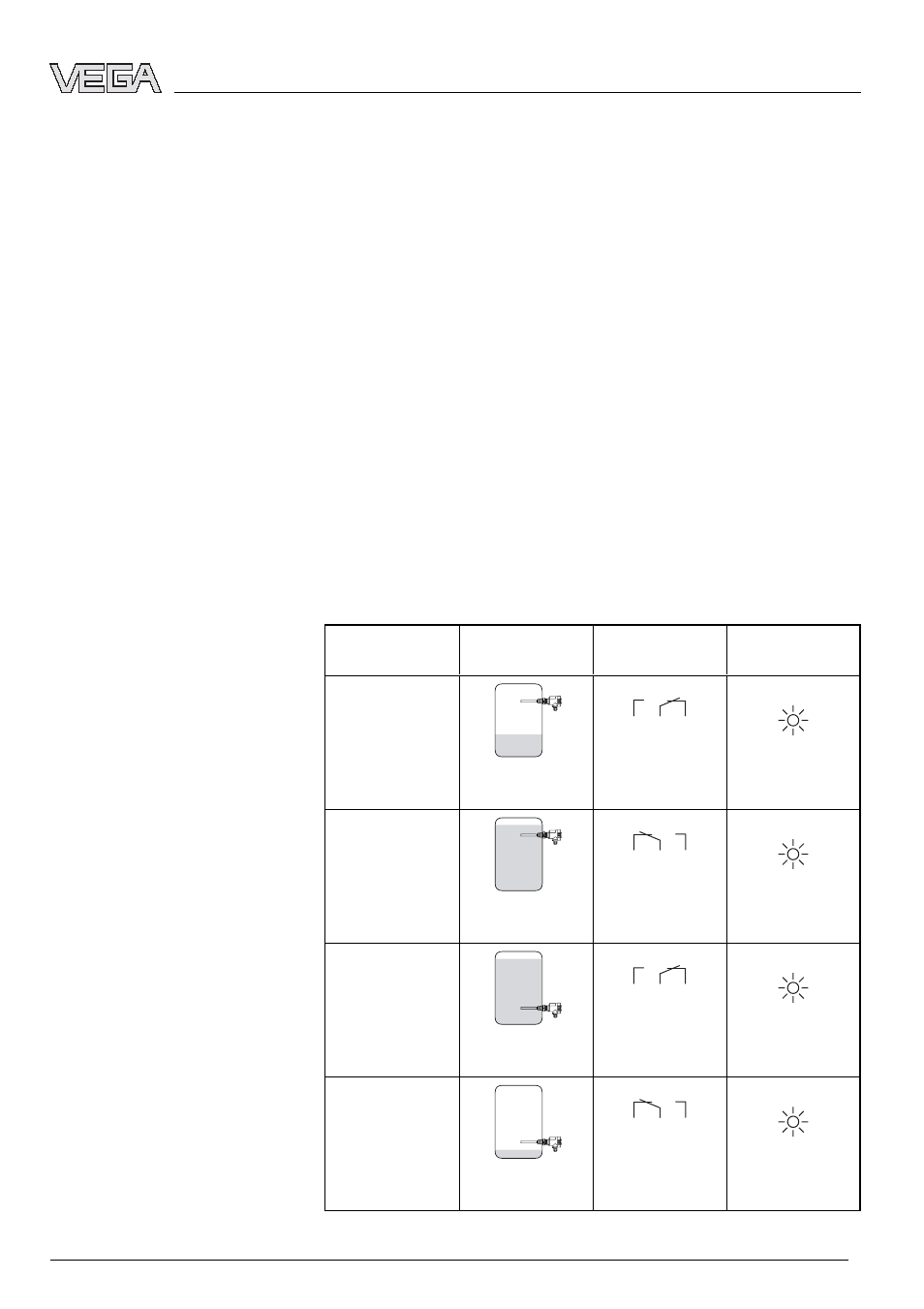

6.3 Таблица функций
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Уровень Состояние пе-
реключения
Индикатор
состояния
Режим max.
Защита от пере-
полнения 5 3 4
(8) (6) (7)
Реле проводит
ток
Зеленый
Режим max.
Защита от пере-
полнения 5 3 4
(8) (6) (7)
Реле обесточе-
но
Красный
Режим min.
Защита от сухо-
го хода 5 3 4
(8) (6) (7)
Реле проводит
ток
Зеленый
Режим min.
Защита от сухо-
го хода 5 3 4
(8) (6) (7)
Реле обесточе-
но
Красный
Переключатель режимов
работы (1)
Индикатор состояния (4)
VEGAVIB 55 - - двойное реле (DPDT) 19
Пуск в эксплуатацию
29301
-RU
-070220
