6 Пуск в эксплуатацию
6.1 Общие сведения
Цифры в скобках соответствуют обозначениями на
следующих далее рисунках.
На блоке электроники находятся следующие индикаторы
и переключатели:
l
Переключатель режимов работы - min/max (1)
l
Индикатор состояния (4)
Примечание:
Рекомендуется перед настройкой VEGAVIB 55 установить
переключатель (1) на требуемый режим работы. Если
переключить режим позднее, то изменится
переключающий выход, что повлияет на работу
подключенных устройств.
6.2 Элементы настройки
2
3
4
1

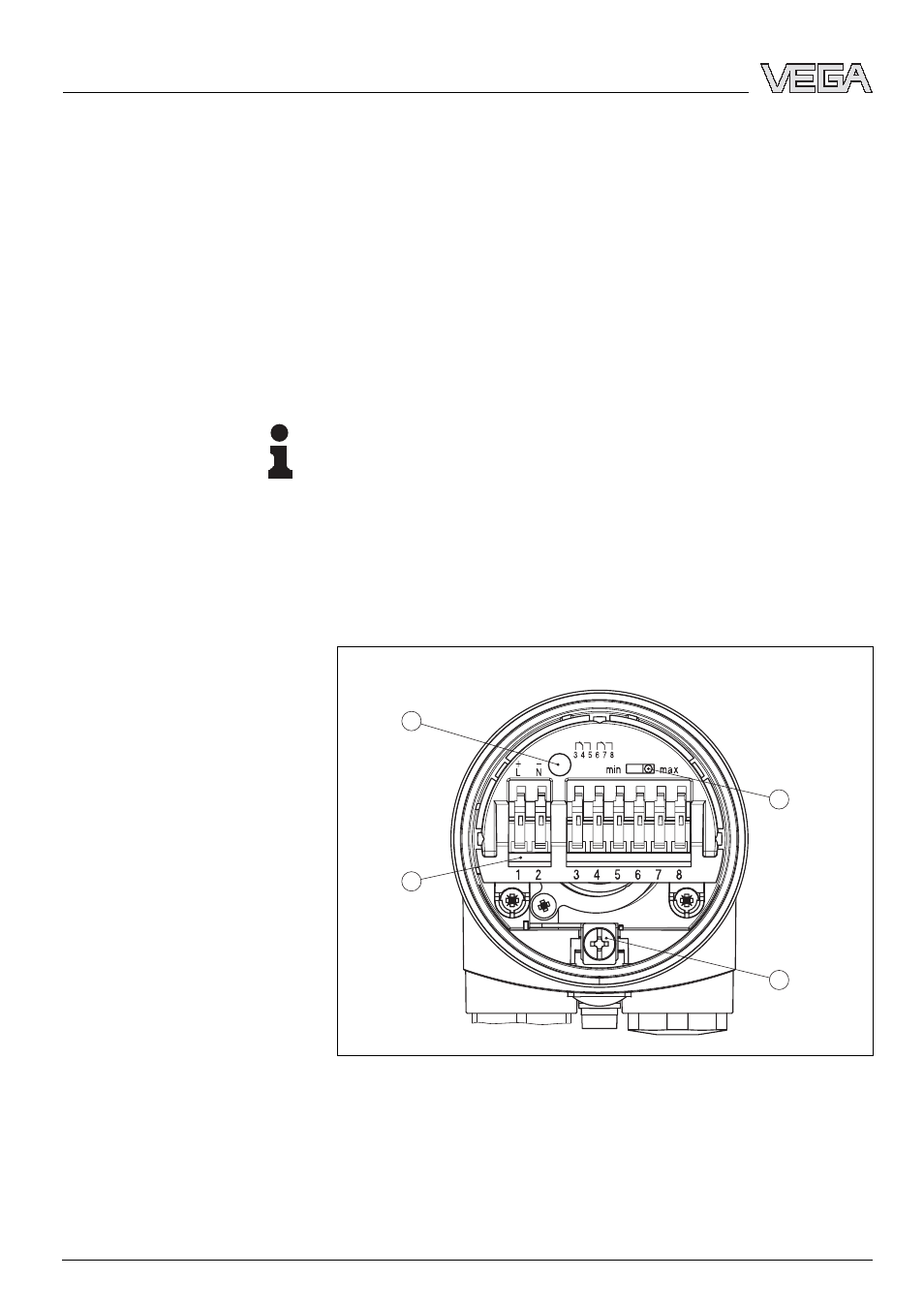

Рис. 10: Блок электроники - релейный выход
1 DIL-переключатель режимов работы
2 Клемма заземления
3 Соединительные клеммы
4 Индикатор состояния
Назначение/конфигурация
