Инструкция по эксплуатации VEGA VEGAPULS 68 (≥ 2.0.0 - ≤ 3.8) Foundation Fieldbus
Страница 32
Advertising
1
2
3
4
5

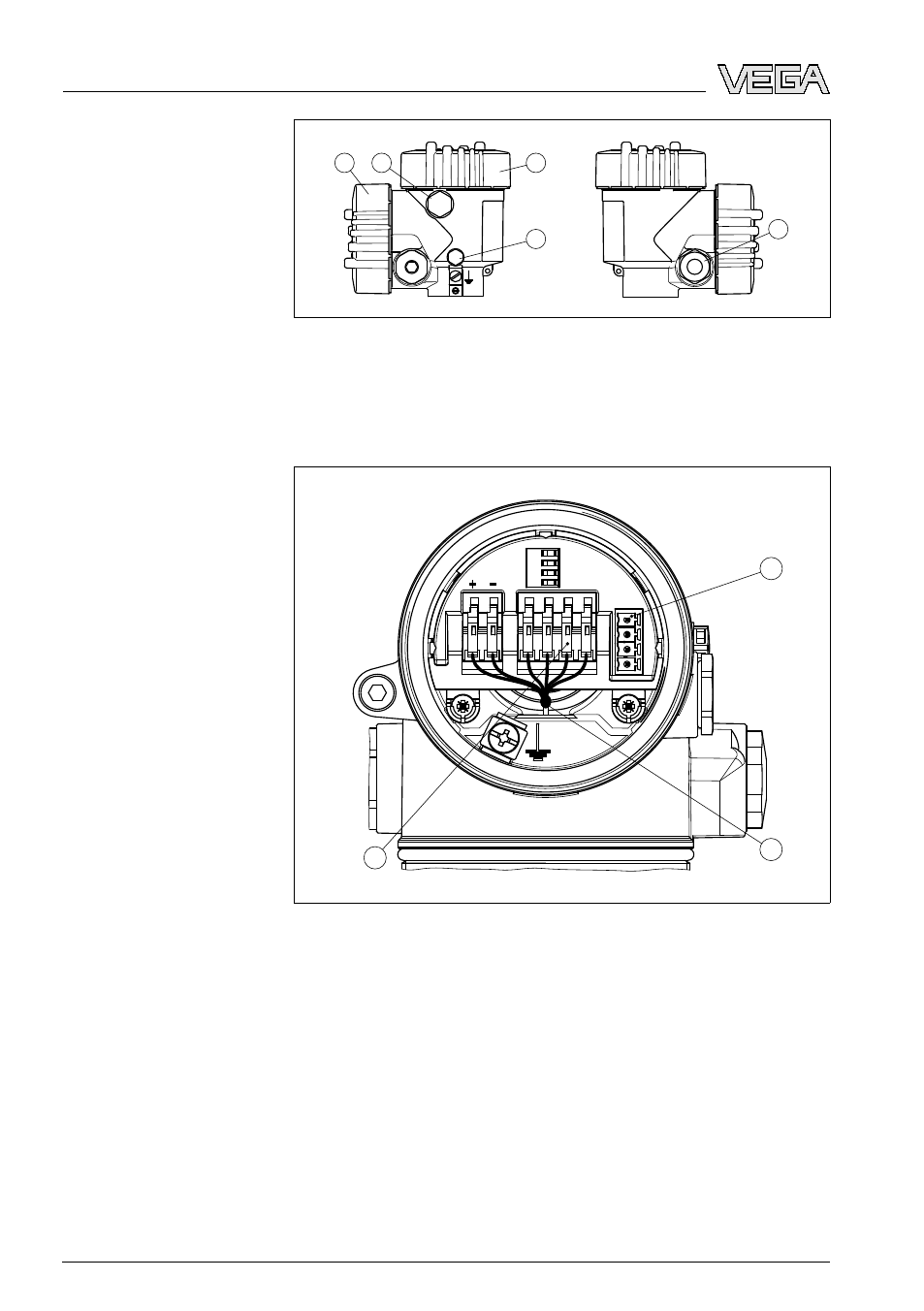

Рис. 23: Двухкамерный корпус
1
Крышка отсека подключения
2
Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3
Крышка отсека электроники
4
Фильтр для компенсации давления
5
Кабельный ввод
1
3
2
Display
1
2
5 6 7 8
I²C
Рис. 24: Отсек электроники в двухкамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Внутреннее соединение с отсеком подключения
3
Контакты для подключения VEGADIS 61
Обзор корпусов
Отсек электроники
32
VEGAPULS
68 • Foundation Fieldbus
5 Подключение к источнику питания
29264
-RU
-090417
