d
a
α

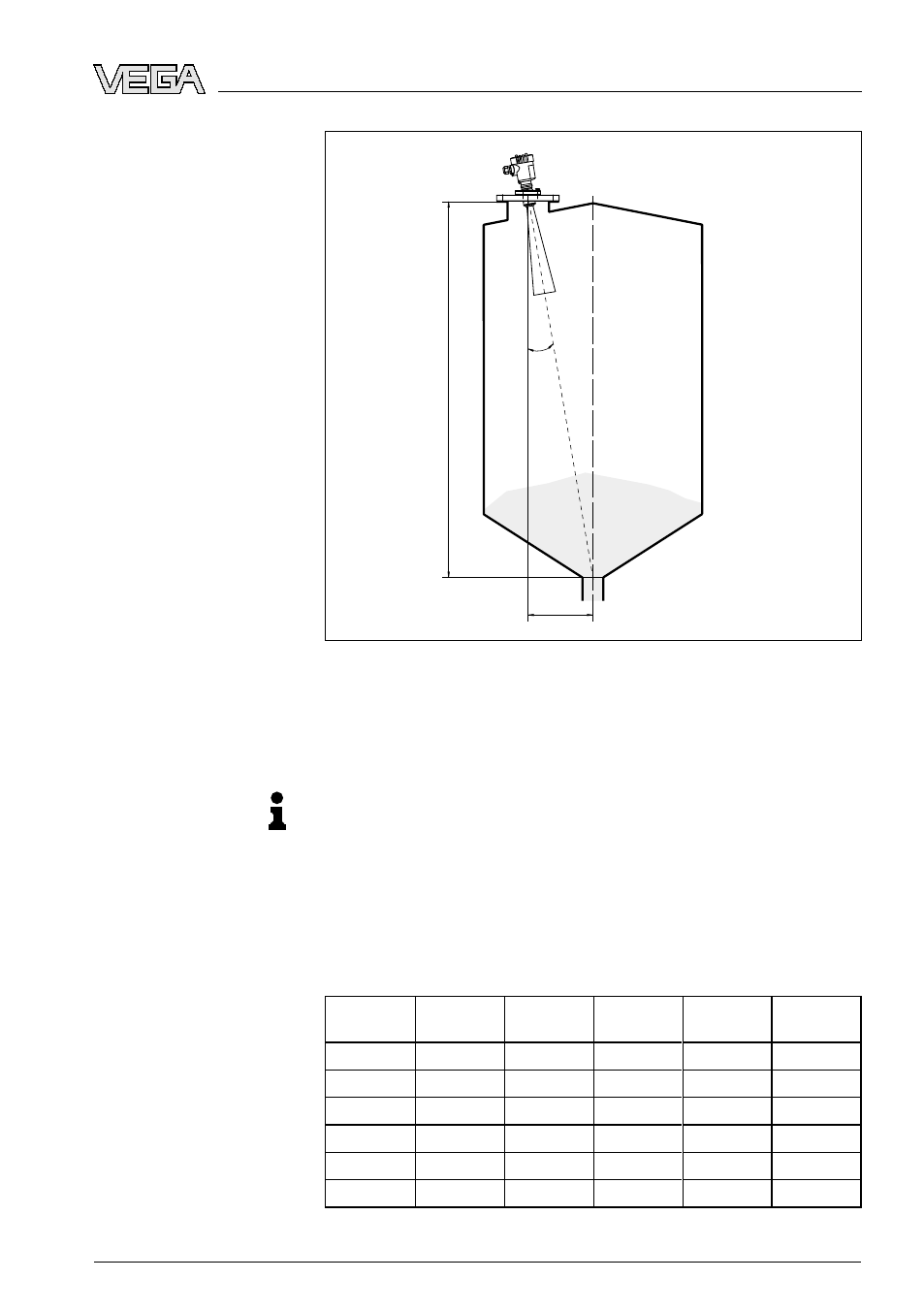

Рис. 9: Рекомендация по монтажу VEGAPULS 68 с наклоном
Угол наклона зависит от размеров емкости, его можно легко
проверить с помощью подходящего ватерпаса или уровня на
датчике.
Рекомендация:
В принадлежностях VEGA имеется специальное приспособление,
рекомендуемое для выставления угла наклона датчика, - не-
зависимый от направления круглый уровень, надеваемый на
корпус датчика.
В следующей таблице дано расстояние "a" между монтажной
позицией и серединой емкости в зависимости от расстояния
измерения для угла наклона в пределах 2° … 10°.
Расстоя-
ние d (m) 2° 4° 6° 8° 10°
2 0,1 0,1 0,2 0,3 0,4
4 0,1 0,3 0,4 0,6 0,7
6 0,2 0,4 0,6 0,8 1,1
8 0,3 0,6 0,8 1,1 1,4
10 0,3 0,7 1,1 1,4 1,8
15 0,5 1,0 1,6 2,1 2,6
