7
3 Описание изделия
VEGACAP 64 • - транзистор (NPN/PNP)
30014-R
U-131015
3 Описание изделия
3.1 Структура
Комплект поставки включает:
•
Сигнализатор предельного уровня VEGACAP 64
•
Документация
– Данное руководство по эксплуатации
– Safety Manual - 31815 "VEGACAP серии 60 - Транзистор
(NPN/PNP)" (вариант)
– Инструкция "Штекерный разъем для сигнализаторов
уровня" (по выбору)
– "Указания по безопасности" (для Ex-исполнений)
– При необходимости, прочая документация
Компонентами VEGACAP 64 являются:
•
Крышка корпуса
•
Корпус с электроникой
•
Присоединение и электрод
1
2
3
4
5

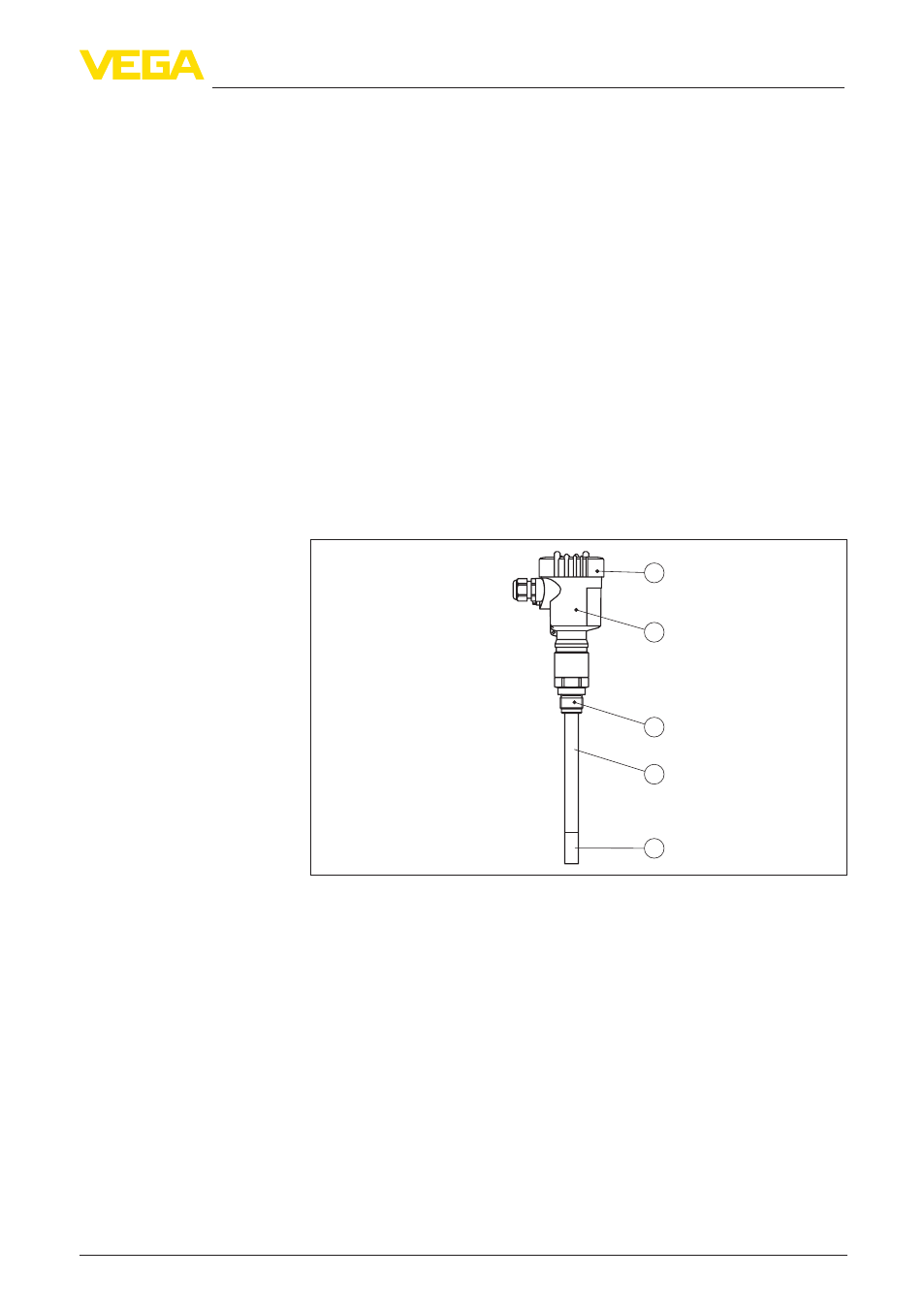

Рис. 1: VEGACAP 64 - с пластиковым корпусом
1 Крышка корпуса
2 Корпус с электроникой
3 Присоединение
4 Активный экранирующий сегмент
5 Активный измерительный зонд
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
Комплект поставки
Компоненты
Типовой шильдик
