20
6 Пуск в эксплуатацию
VEGACAP 64 • - транзистор (NPN/PNP)
30014-R
U-131015
6 Пуск в эксплуатацию
6.1 Общее
Цифры в скобках указаны в соответствии со следующими
рисунками.
На блоке электроники находятся следующие индикаторы и
переключатели:
•
Потенциометр для настройки точки переключения
•
DIL-переключатель для выбора диапазона измерения
•
DIL-переключатель для выбора режима работы - min./max.
•
Индикатор состояния
Примечание:
Рекомендуется перед настройкой VEGACAP 64 установить
переключатель (3) на требуемый режим работы. Если
переключить режим позднее, то изменится переключающий
выход, что повлияет на работу подключенных устройств.
6.2 Элементы настройки
4
5
6
3
2
1

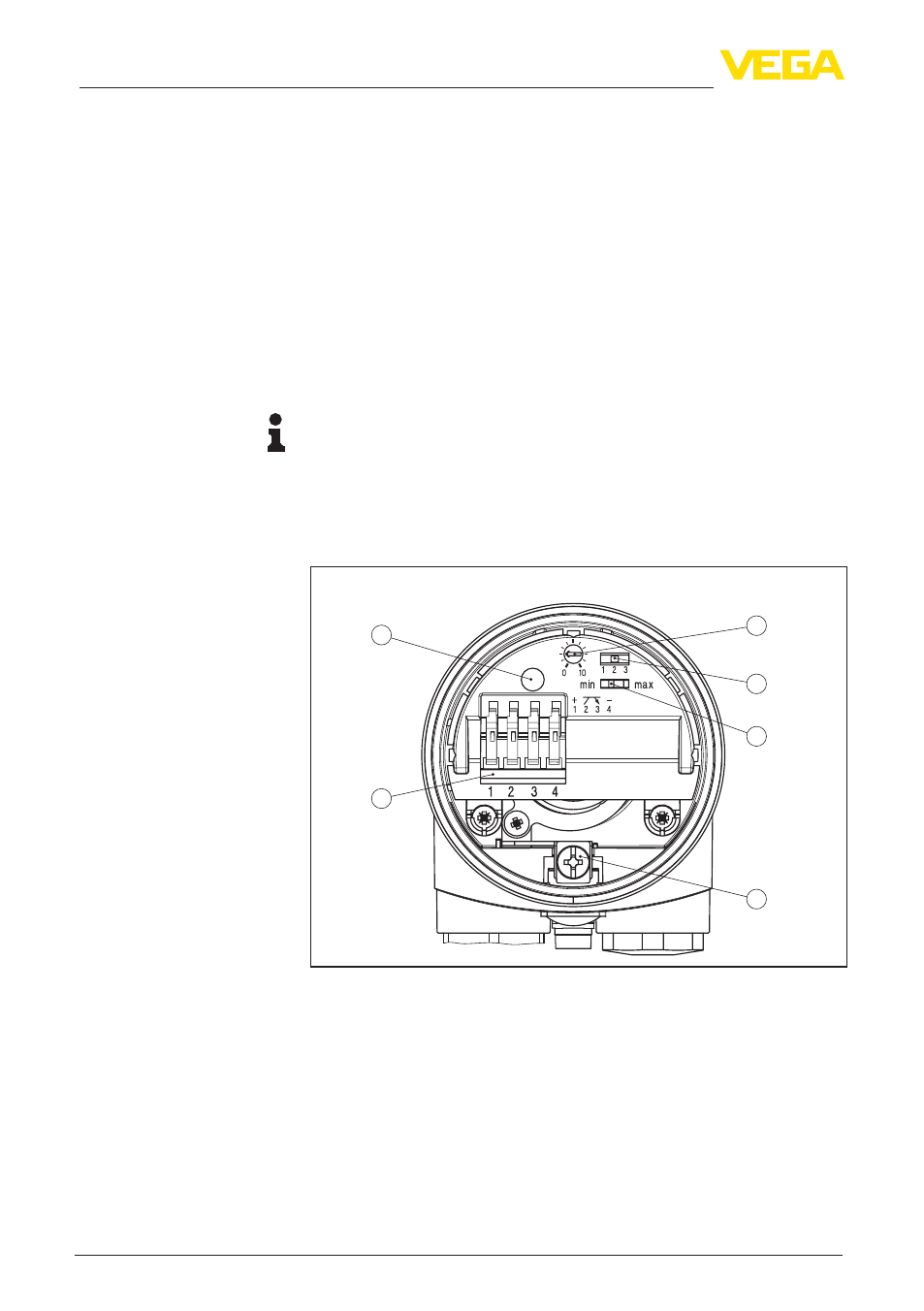

Рис. 13: Блок электроники - транзисторный выход
1 Потенциометр для настройки точки переключения
2 DIL-переключатель выбора диапазона переключения (с клавишей
компенсации)
3 DIL-переключатель режимов работы
4 Клемма заземления
5 Соединительные клеммы
6 Индикатор состояния
Состояние переключения электроники можно контролировать
при закрытом корпусе (только для пластикового корпуса), см.
"Функциональную таблицу".
Назначение/конфигу-
рация
