4 Монтаж
VEGASON 62 • Foundation Fieldbus
28791-R
U-130507
d
d
h
100 mm/4"
150 mm/6"
200 mm/8"
300 mm/12"
400 mm/16"
500 mm/20"
h

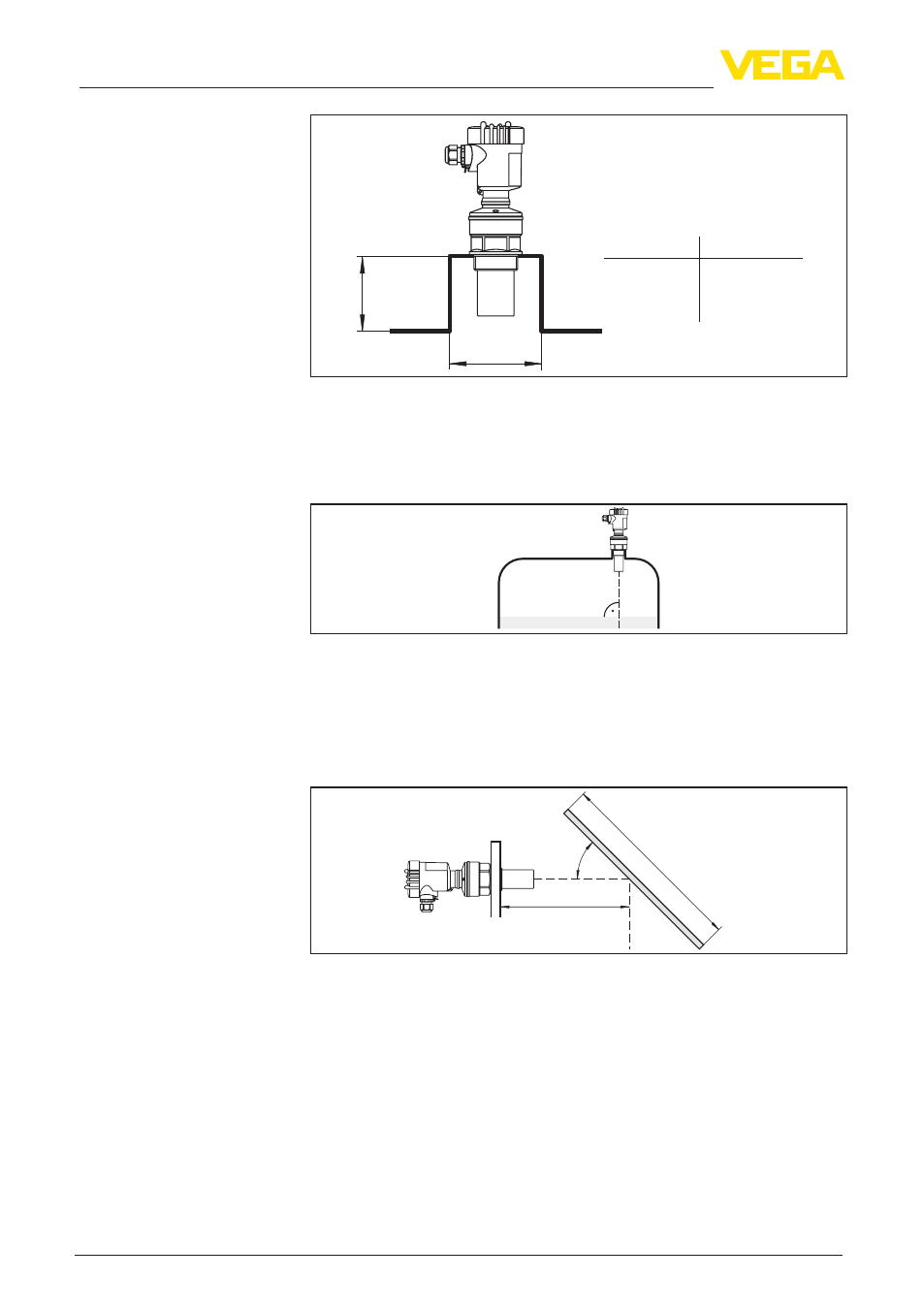

Рис. 8: Ориентировочные размеры патрубков
Для обеспечения оптимального измерения на жидкостях датчик
необходимо устанавливать, по возможности, вертикально по
отношению к поверхности продукта.
Рис. 9: Ориентация датчика на жидкостях
Для сокращения минимального допустимого расстояния до
продукта при монтаже VEGASON 62 можно использовать
дефлектор, что позволяет почти полностью заполнять емкость.
Эта рекомендация применима, прежде всего, для открытых
емкостей, например камер ливнеспуска.
~200
~400x40
0
45°
Рис. 10: Дефлектор
При выборе монтажного положения для ультразвукового
датчика следует учитывать, что находящиеся в емкости
конструкции, например: лестницы, предельные выключатели,
нагревательные спирали, подпорки и т.п. - могут вызывать
ложные эхо-сигналы, которые накладываются на полезный эхо-
сигнал.
Монтажное положение датчика должно быть таким, чтобы на
пути распространения ультразвукового сигнала до поверхности
продукта, по возможности, не оказывалось указанных
препятствий.
Ориентация датчика
Конструкции в емкости
