5
Соединительную насадку насадить на трубку преобразова-
теля звука. При этом не повредить кабель. Насадка устано-
влена правильно, если больше не видно нижней метки (2) на
трубке преобразователя.
1
2
3
4

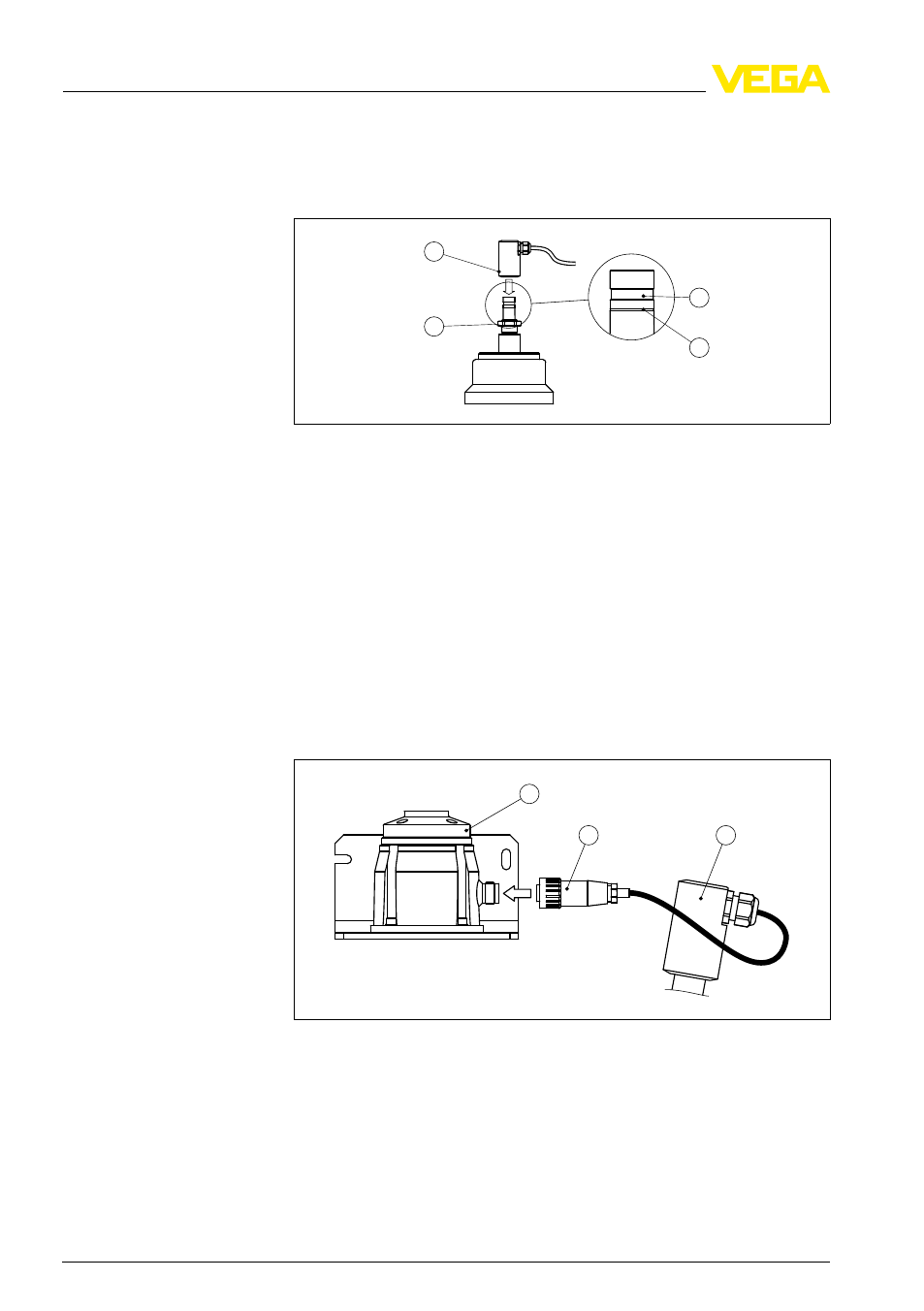

Рис. 8: Сборка - Исполнение D
1
Паз для фиксации соединительной насадки
2
Насечка
3
Шестигранная гайка SW 46
4
Зажимные винты соединительной насадки (торцовый шестигранный
ключ - размер 4)
6
Торцовым шестигранным ключом (размер 4) ослабить за-
жимные винты (4) на цилиндре.
7
Соединительную насадку повернуть так, чтобы кабельный
ввод смотрел вниз и с него могла стекать влага. Насадку
зафиксировать зажимными винтами (4), момент затяжки -
макс. 5 Нм.
8
Штекер на конце кабеля преобразователя звука вставить в
гнездо на выносной электронике.
1
2
3
Рис. 9: Штекерный разъем между преобразователем звука и цоколем
корпуса с электроникой
1
Цоколь корпуса с электроникой
2
Штекерный разъем
3
Соединительная деталь трубки преобразователя звука
