5
Выдвинуть штекер из соединительной насадки снизу и
вставить его в гнездо на трубке преобразователя звука
6
Соединительную насадку насадить на трубку преобразова-
теля звука. При этом не повредить кабель. Насадка устано-
влена правильно, если больше не видно нижней метки (2) на
трубке преобразователя.
1
2
3
4
5

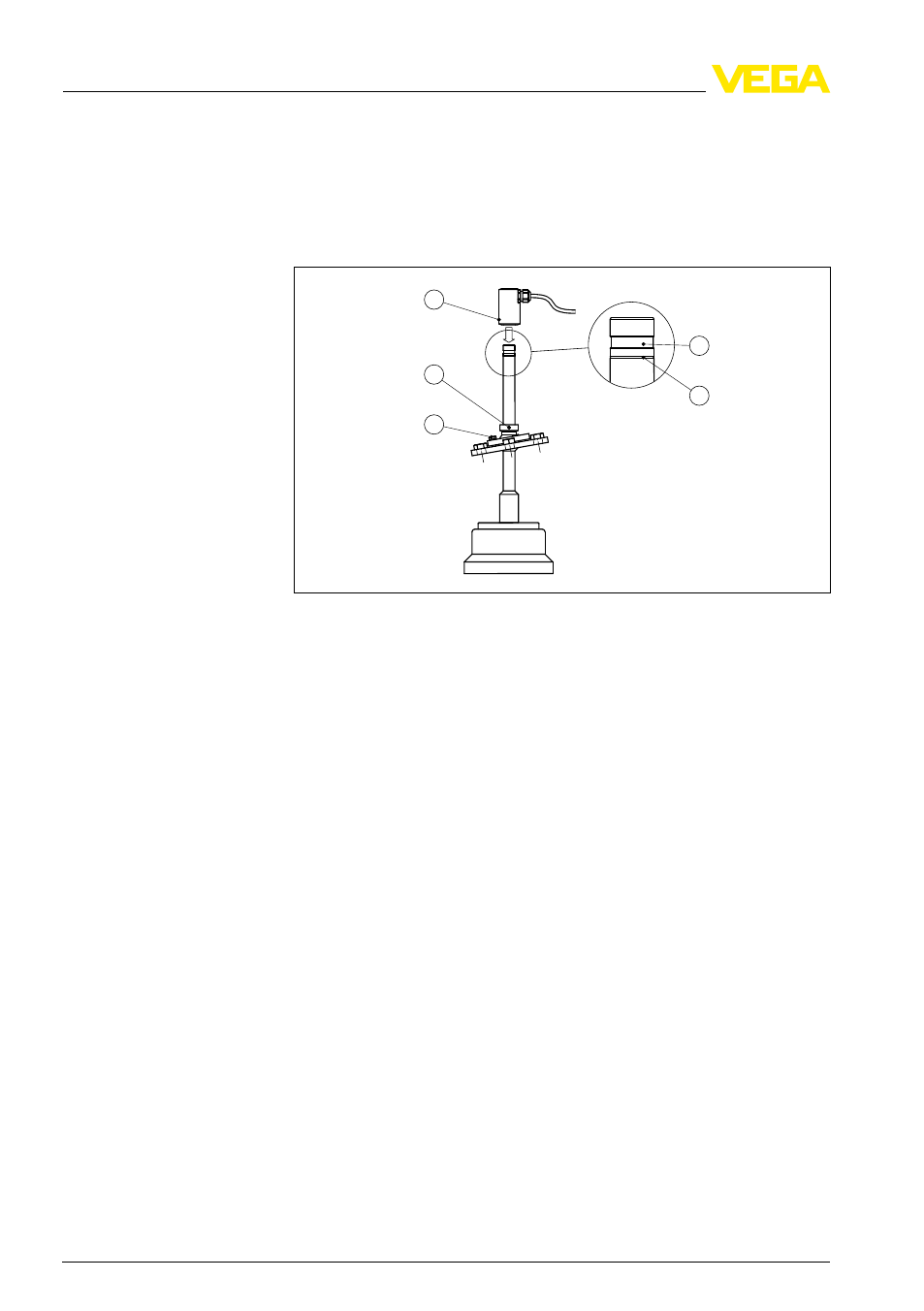

Рис. 6: Сборка - Исполнение С
1
Паз для фиксации соединительной насадки
2
Насечка
3
Зажимный винт поворотного крепления (шестигранная головка SW 13)
4
Потайные винты фиксирующего кольца (торцовый шестигранный ключ
-
размер 4)
5
Зажимные винты соединительной насадки (торцовый шестигранный
ключ - размер 4)
7
Торцовым шестигранным ключом (размер 4) ослабить за-
жимные винты (5) на цилиндре.
8
Гаечным ключом (SW 13) ослабить зажимный винт на
поворотном держателе (3).
9
Посредством поворотного крепления направить датчик на
измеряемый продукт.
10 Затянуть зажимный винт (3) на поворотном креплении,
момент затяжки - макс. 20 Нм.
11 Винт (3) зафиксировать лаком или т.п. для обеспечения
долговременной устойчивости поворотного крепления.
12 Соединительную насадку повернуть так, чтобы кабельный
ввод смотрел вниз и с него могла стекать влага. Насадку
зафиксировать зажимными винтами (5), момент затяжки -
макс. 5 Нм.
13 Штекер на конце кабеля преобразователя звука вставить в
гнездо на выносной электронике.
