Новый блок электроники сравнить со старым. Типовая
табличка нового блока должна соответствовать типовой
табличке старого блока, прежде всего для устройств во
взрывоопасных зонах.
8
Сравнить установки обоих блоков электроники. Установки
настроечных элементов на новом блоке электроники должны
быть такими же, как на старом блоке.
Информация:
Не следует поворачивать корпус при замене электроники, иначе
штекер электронного блока может оказаться в неправильном
положении.
9
Аккуратно вставить новый блок электроники. Штекер блока
должен занять правильное положение.
10
Снова завинтить и затянуть оба крепежных винта.
11
Провода вставить в открытые контакты в соответствии со
схемой подключения.
12
Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
13
Слегка потянув за провода, проверить надежность их
закрепления в контактах.
14
Кабельный ввод проверить на уплотнение. Уплотняющее
кольцо должно полностью облегать кабель.
15
Измерительный зонд установить в емкости. Зонд не должен
быть покрыт продуктом.
2
1

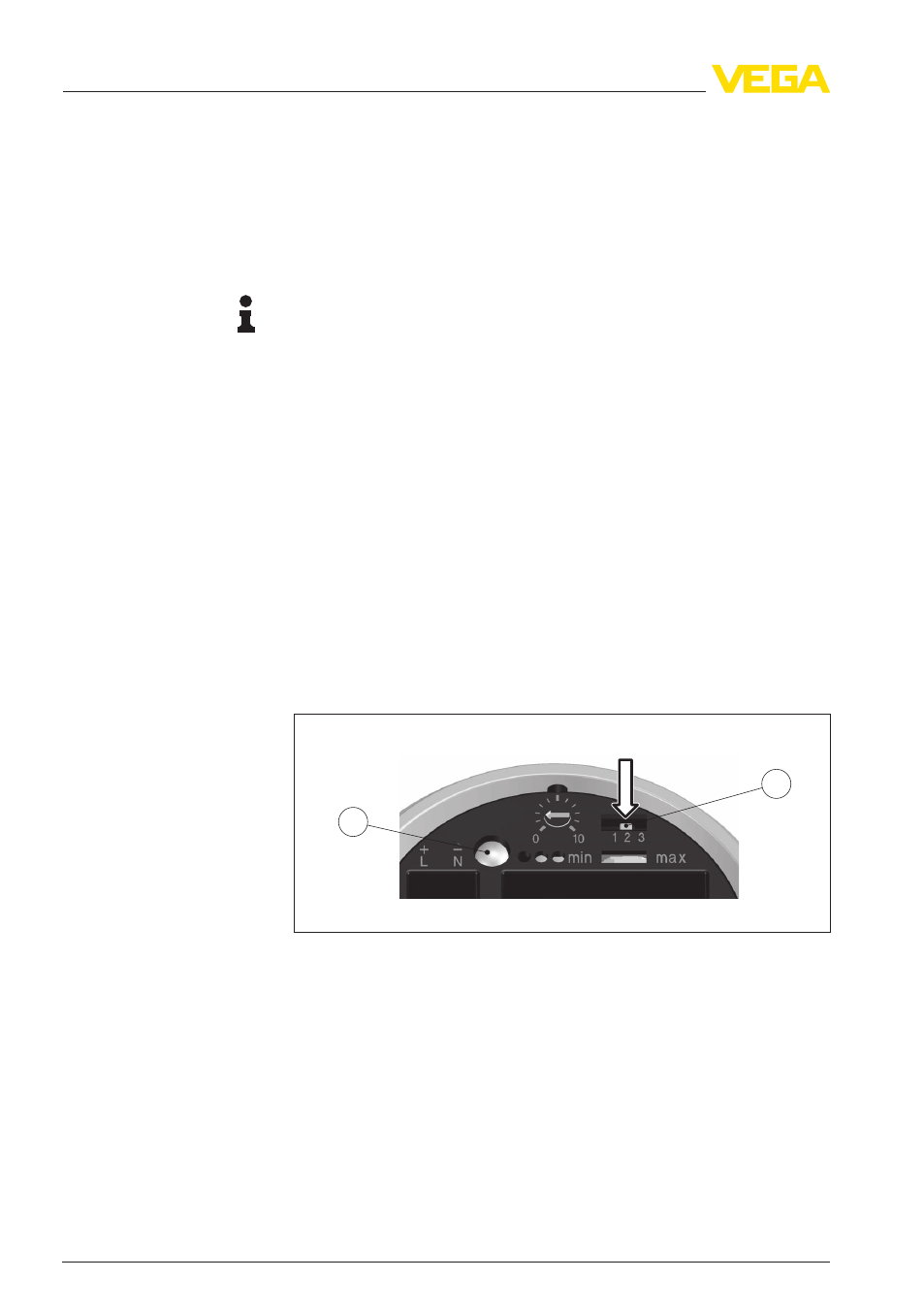

Рис. 2: Переключатель компенсации
1
Переключатель выбора диапазона измерения (переключатель ком-
пенсации)
2
Индикатор состояния
16
Нажать переключатель диапазона измерения (1) и удержи-
вать его нажатым, пока индикатор (2) не замигает зеленым.
17
Компенсация изменения длины измерительного зонда вы-
полнена.
18
Повторно выполнить установку. См. гл. "Пуск в эксплуатацию,
элементы настройки".
19
Завинтить крышку корпуса.
8
