4
Монтаж
4
.1
Указания по монтажу
Дефектный блок электроники прибора может быть заменен
самим пользователем.
Для Ex-применений могут применяться только устройства и блоки
электроники с соответствующей маркировкой взрывозащиты.
4
.2
Подготовка к монтажу
Все блоки электроники одного типового ряда CP60 являются
взаимозаменяемыми. При использовании нового блока электро-
ники с иным сигнальным выходом, соответствующее руковод-
ство по эксплуатации можно загрузить с нашей домашней
страницы.
4
.3
Порядок монтажа
Для замены блока электроники выполнить следующее:
1
Отключить питание.
2
Отвинтить крышку корпуса.
3
С помощью отвертки поднять рычажки контактов.
4
Вынуть провода из контактов
5
С помощью отвертки (крестообразной T10 или плоской 4)
ослабить оба крепежных винта.
2
1

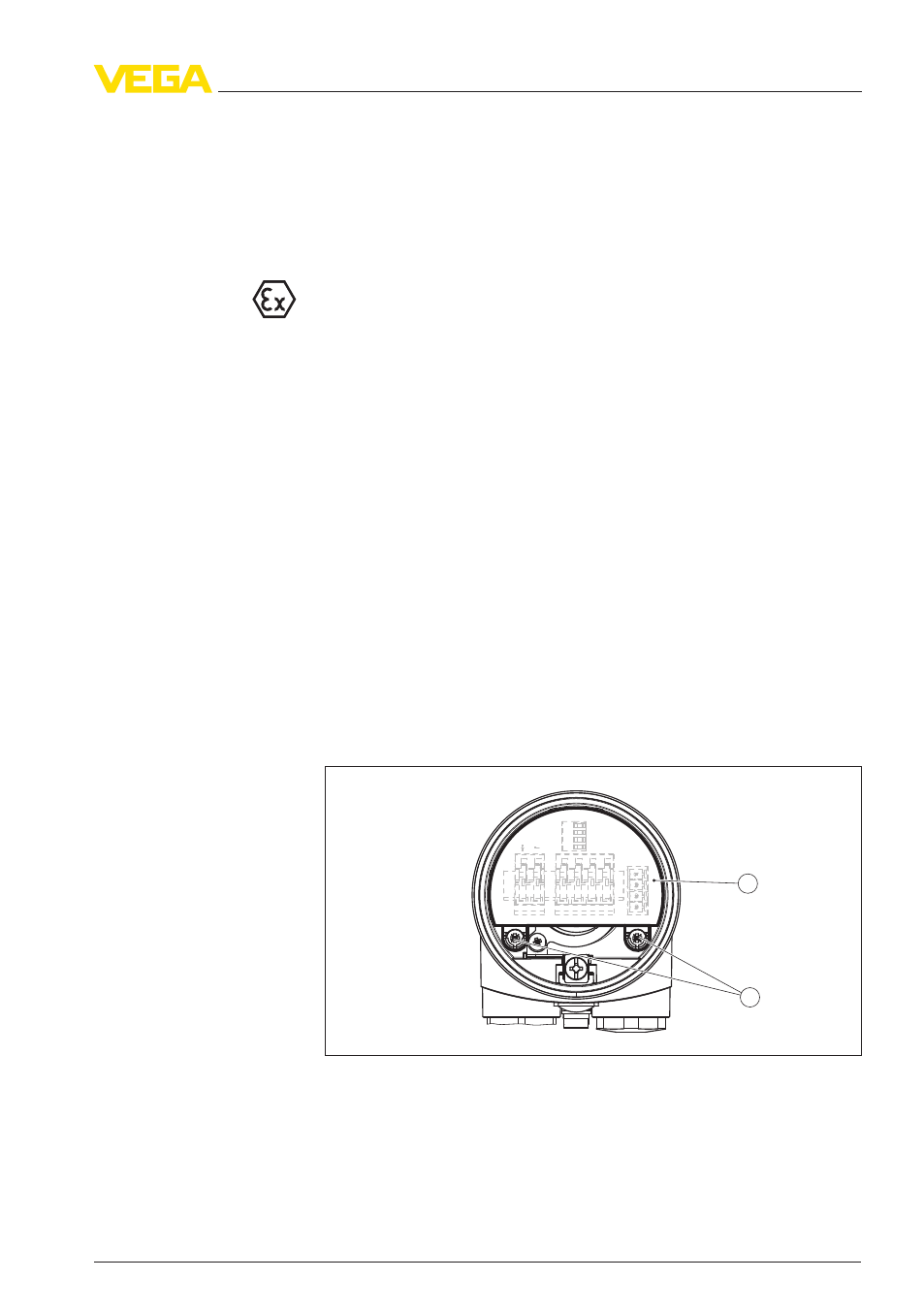

Рис. 1: Крепежные винты
1
Блок электроники
2
Крепежные винты (2 шт.)
6
Вынуть старый блок электроники.
Порядок монтажа
Блок электроники • VEGACAP серии 60
7
4
Монтаж
