Страница 19
3
4
5
1
2

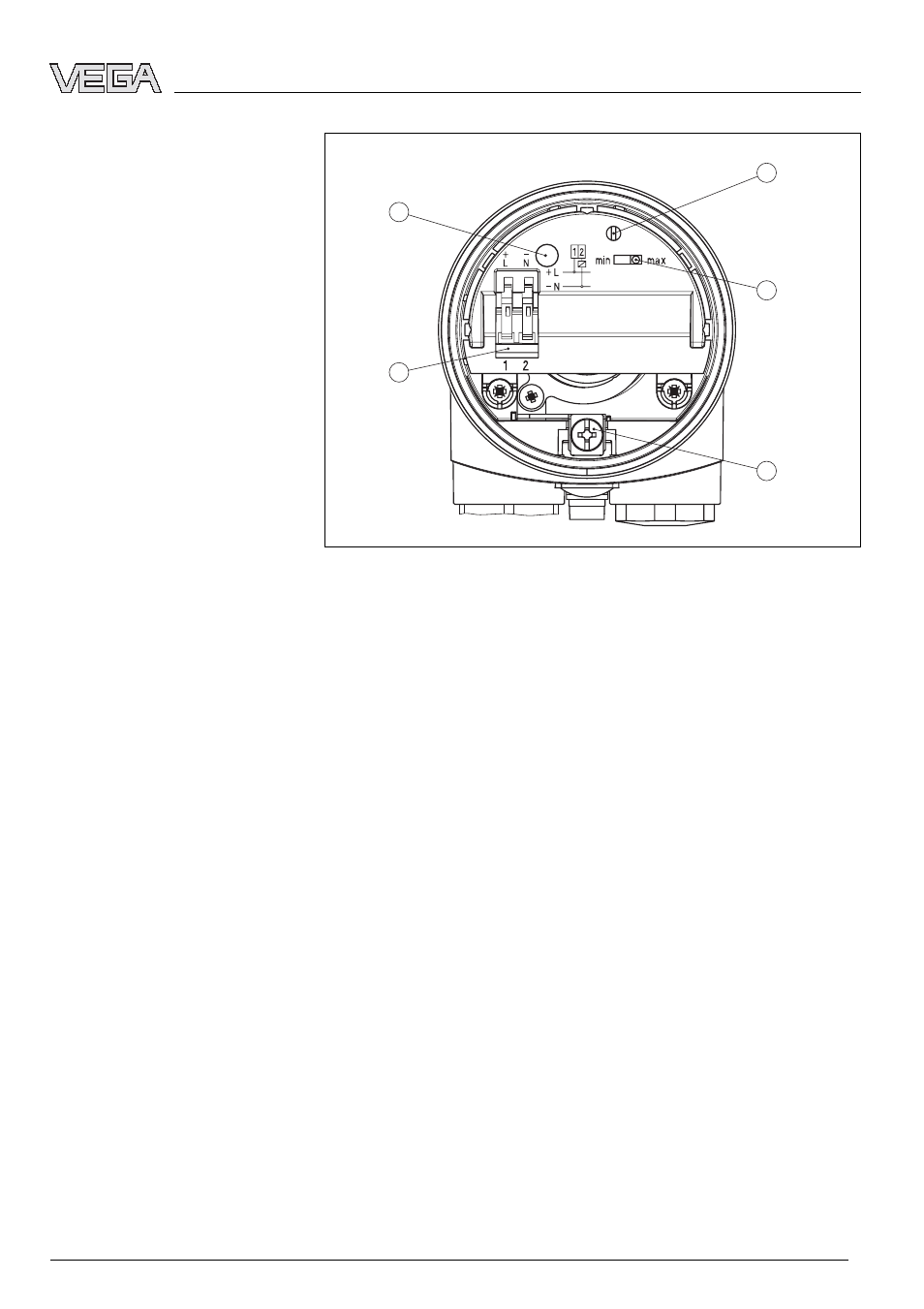

Рис. 10: Отсек электроники и подключения
1
Потенциометр для настройки точки переключения (закрытый)
2
DIL-переключатель для выбора режима работы
3
Клемма заземления
4
Соединительные клеммы
5
Индикатор состояния
Рекомендуется подключать VEGAVIB 66 таким образом,
чтобы цепь тока переключения при сигнализации уровня,
обрыве цепи или неисправности была разомкнута
(безопасное состояние).
Бесконтактный переключатель всегда показан в
разомкнутом состоянии.
Для управления реле, затворами, магнитными клапанами,
световыми и звуковыми сигналами. Запрещается
подключение к сети без промежуточной нагрузки. В
противном случае блок электроники будет поврежден.
Данный тип выхода не применим для подключения к
низковольтным входам контроллера.
После отключения нагрузки собственный ток
кратковременно падает ниже 1 mA, так что затвор, ток
удержания которого меньше продолжительного
собственного тока электроники, обязательно отключится.
Отсек электроники и под-
ключения
Схема подключения
VEGAVIB 66 - с бесконтактным переключателем
19
Подключение к источнику питания
29290
-RU
-060523
