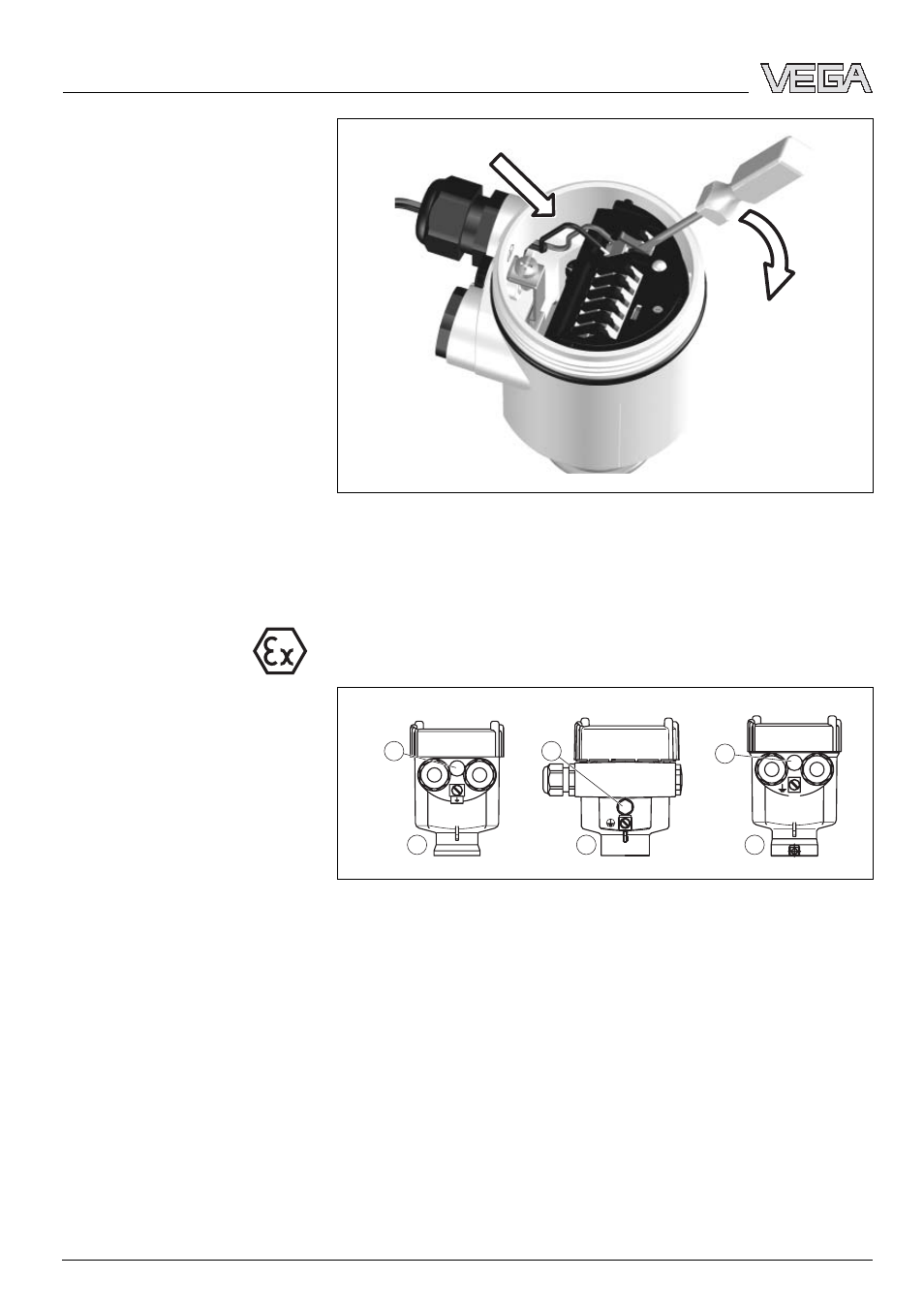

Рис. 8: Подключение: шаги 5 и 6
5.3 Схема подключения (однокамерный
корпус)
Рисунки и схемы ниже действительны для приборов без
взрывозащиты, а также для приборов в исполнении EEx d.
1
4 4 4
2 3
Рис. 9: Однокамерный корпус изразличных материалов
1 Пластик (не для EEx d)
2 Алюминий
3 Нержавеющая сталь (не для EEx d)
4 Фильтр для выравнивания давления (не для EEx d)
Общий вид корпуса
18 VEGAVIB 66 - с бесконтактным переключателем
Подключение к источнику питания
