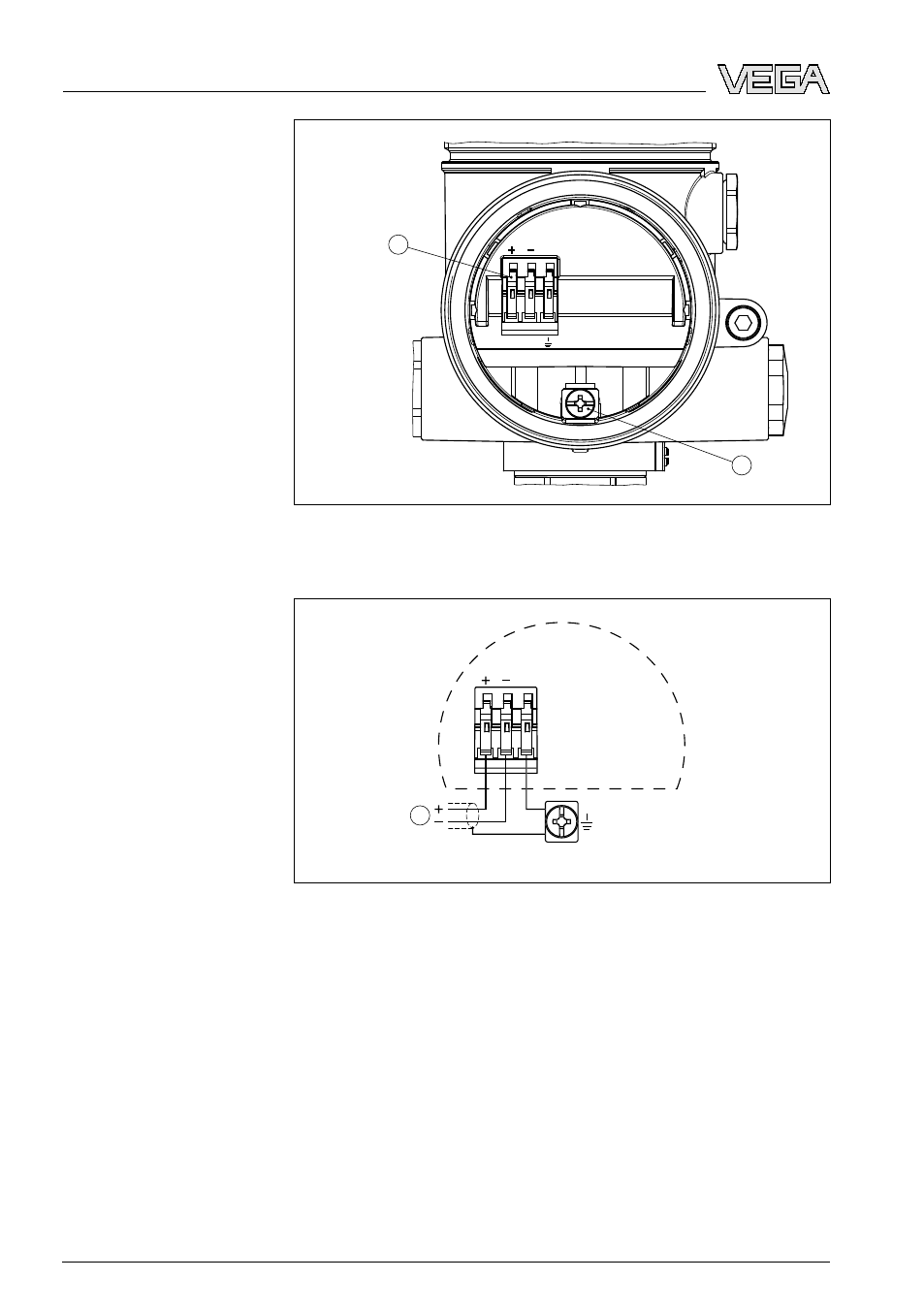

Рис. 17: Отсек подключения (двухкамерный корпус Ex-d)
1
Контакты для подключения питания и экрана кабеля
2
Клемма заземления для подключения экрана кабеля
1
1
2
Рис. 18: Схема подключения (двухкамерный корпус Ex-d)
1
Питание/Выход сигнала
Отсек подключения
Схема подключения
