Для транспортировки фланец уровнемера VEGAPULS 66 отде-
ляется от трубы. При монтаже метка поляризации должна быть
установлена в одной плоскости с вентиляционным отверстием.
При транспортировке следует соблюдать осторожность, чтобы
не повредить пластиковый конус радара.
1
2

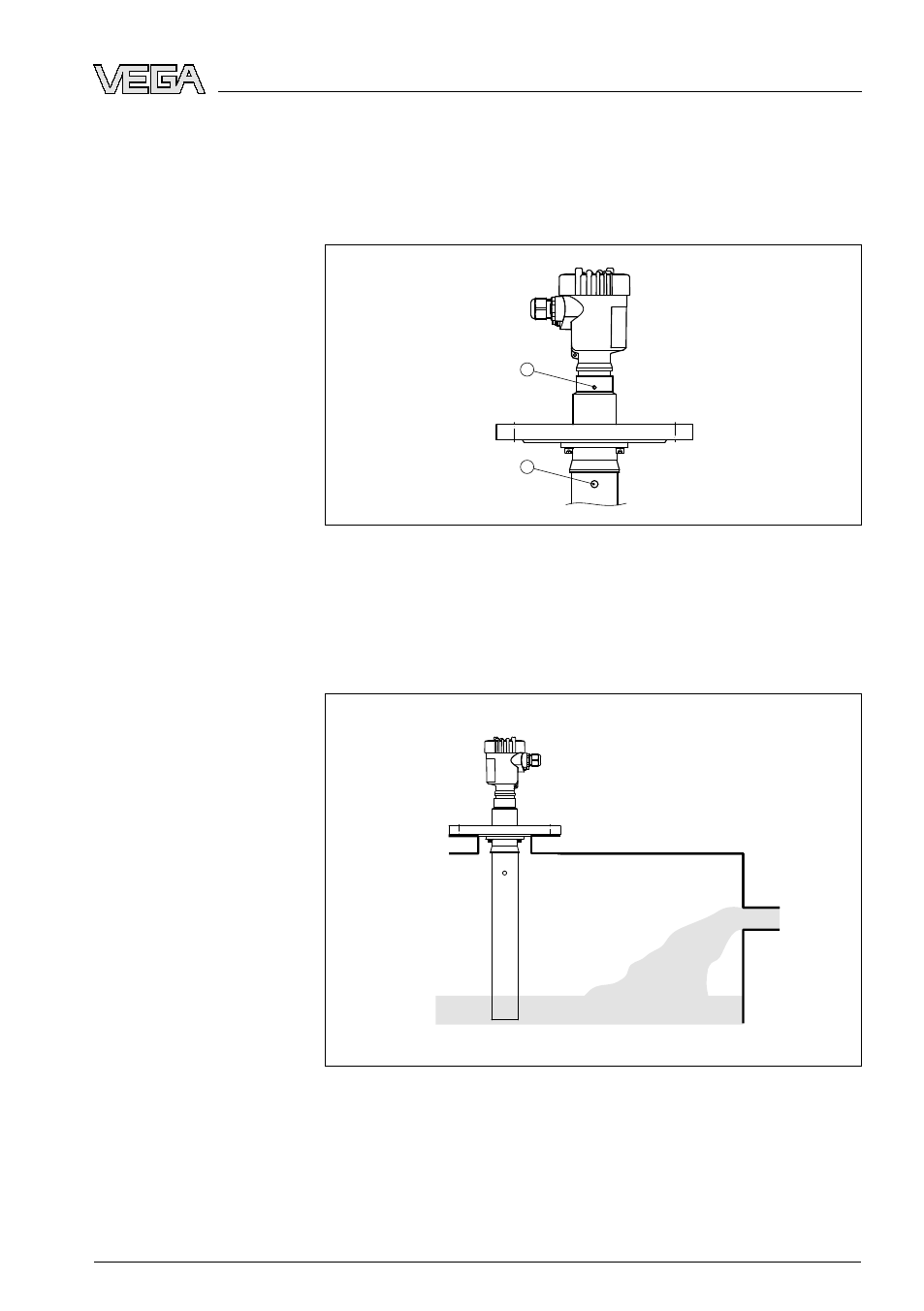

Рис. 5: Метка поляризации
1
Метка направления поляризации
2
Воздушное отверстие ø 8 мм
Прибор следует монтировать так, чтобы он не попадал в поток
загружаемого продукта.
Рис. 6: Втекающая жидкость
Втекающий продукт
VEGAPULS
66 с опускной трубой • Foundation Fieldbus
17
4 Монтаж
28744
-RU
-090417
