6 Вставить концы проводов в контакты в
соответствии со схемойподключения.
7 Закрыть контакты, нажимая на рычажки, при
этом должен быть слышен щелчок пружины
контакта.
8 Слегка потянув за провода, проверить
надежность их закрепления в контактах.
9 Подключить экран к внутреннейклемме
заземления, а внешнюю клемму заземления
соединить с уравнителем потенциалов.
10 Туго затянуть гайку кабельного ввода,
уплотнительное кольцо должно полностью
облегать кабель.
11 Соединительныйкабель для подачи питания
подключить таким же способом согласно схеме
подключения, дополнительно соединить
защитныйпровод с внутреннейклеммой
заземления.
12 Завинтить крышку корпуса.
Прибор подключен к источнику питания.

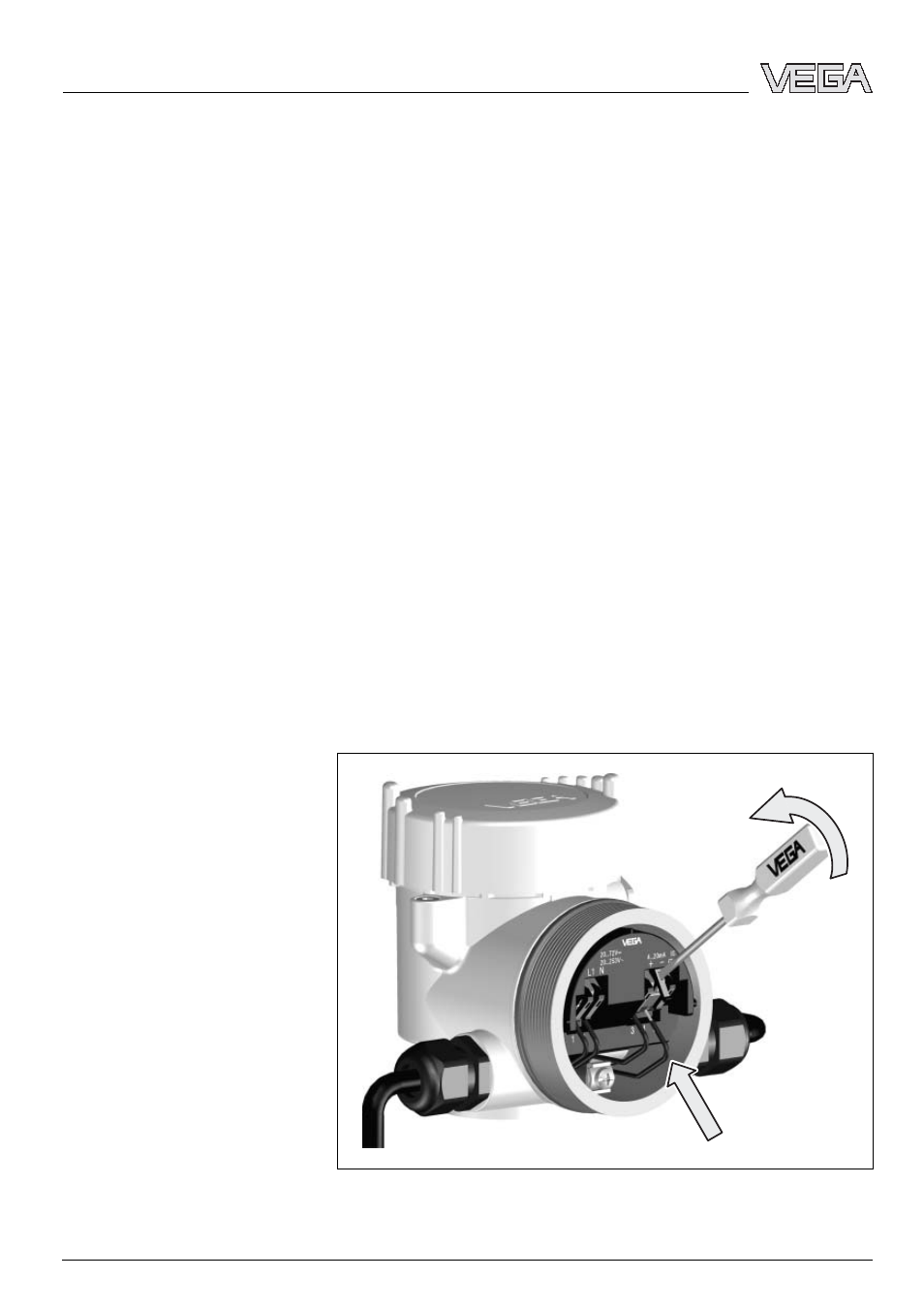

Рис. 16: Подключение: шаги 5 и 6
