4 Выдвинуть штекер из соединительного цилиндра
снизу и вставить его в гнездо на трубке
преобразователя звука.
5 Соединительныйцилиндр насадить на трубку
преобразователя звука. При этом не повредить
кабель. Цилиндр установлен правильно, если
больше не видно нижнейметки (2) на трубке
преобразователя.
6 Торцовым шестигранным ключом (размер 4)
ослабить зажимные винты (4) на цилиндре.
7 Соединительныйцилиндр повернуть так, чтобы
кабельныйввод смотрел вниз и с него могла
стекать влага. Цилиндр зафиксировать
зажимными винтами (4), момент затяжки - макс.
5 Нм.
8 Штекер на конце кабеля преобразователя звука
вставить в гнездо на выноснойэлектронике.
1
2
3
4

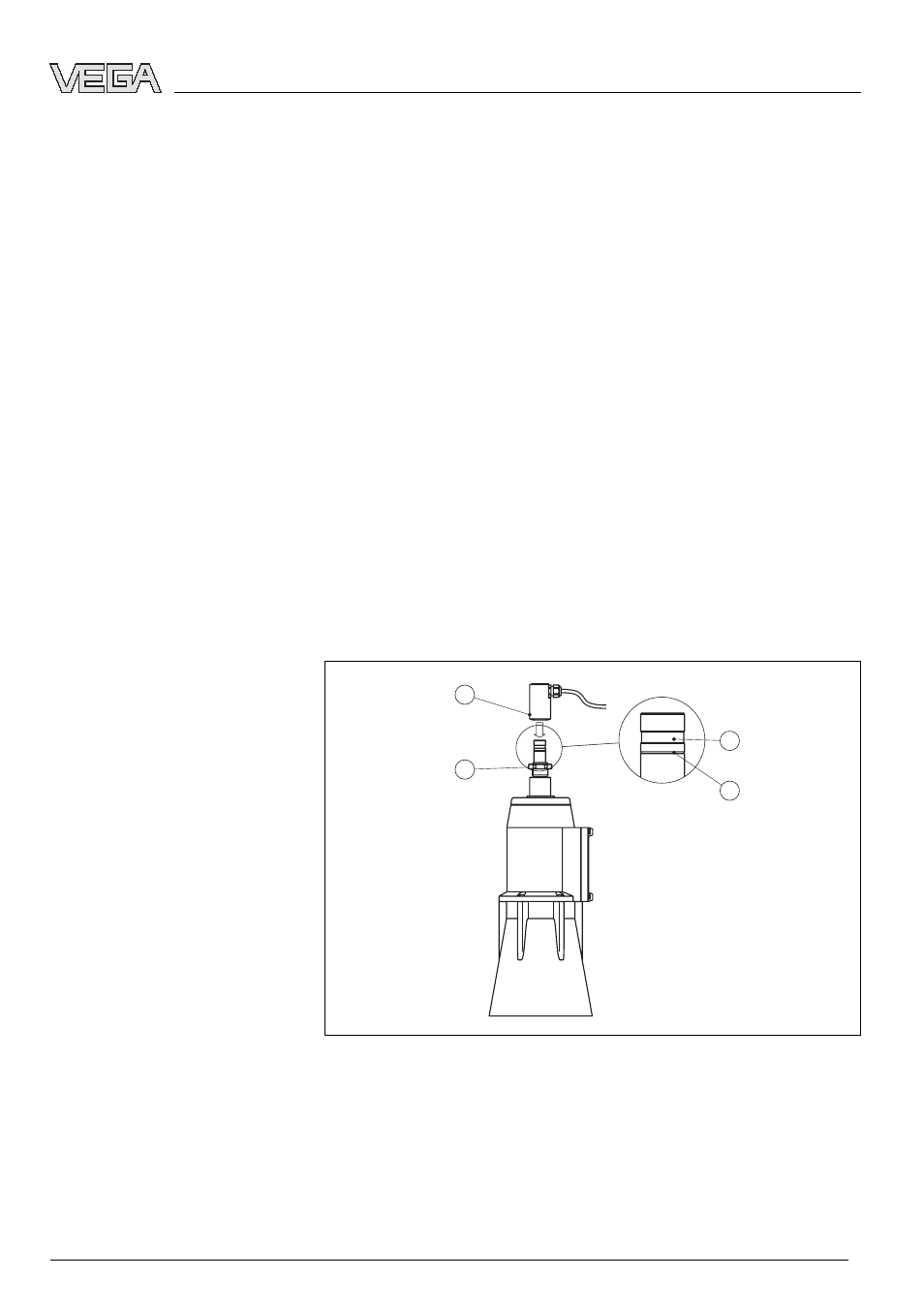

Рис. 7: Сборка - Исполнение D
1 Паз для фиксации соединительного цилиндра
2 Метка
3 Шестигранная гайка SW 46
4 Зажимные винты соединительного цилиндра (торцовый
шестигранный ключ - размер 4)
