3 Описание изделия
VEGACAL 63 • 4 … 20 mA/HART - двухпроводный
30027-R
U-131015
1
2
3

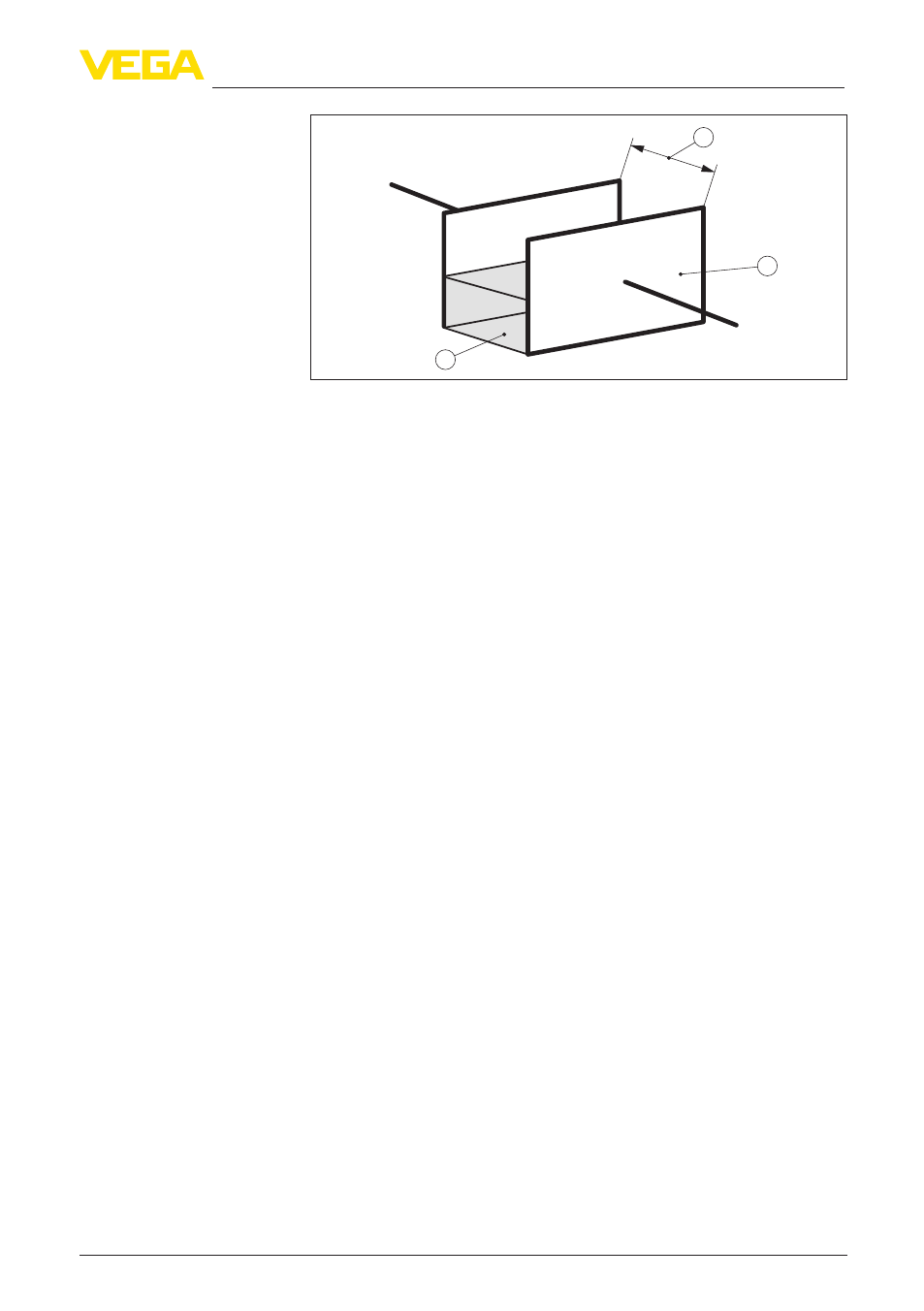

Рис. 3: Принцип действия - плоский конденсатор
1 Расстояние между поверхностями электродов
2 Величина поверхностей электродов
3 Вид диэлектрика между электродами
При этом пластинами конденсатора служат электрод и стенка
емкости. Продукт и изоляция являются диэлектриками.
Диэлектрическая проницаемость изоляции и проводящего
продукта выше, чем у воздуха, поэтому при увеличении уровня
покрытия электрода продуктом электрическая емкость
конденсатора увеличивается.
Изменение электрической емкости и изменение
сопротивления преобразуются электроникой прибора в сигнал,
пропорциональный уровню заполнения.
Двухпроводная электроника 4 … 20 mA/HART для подачи
питания и передачи измеренных значений по одному и тому же
кабелю.
Диапазон напряжения питания зависит от исполнения прибора.
Напряжение питания см. п. "Технические данные".
Питание для дополнительной подсветки модуля индикации
и настройки подается от датчика. Для этого требуется
определенный уровень рабочего напряжения. См. гл.
"Технические данные".
Для дополнительного подогрева модуля требуется отдельное
рабочее напряжение (см. Инструкцию "Модуль индикации и
настройки с подогревом)".
Данная функция не поддерживается для приборов во
взрывозащищенном исполнении.
3.3 Настройка
Настройка устройства может выполняться с помощью
следующих средств:
•
Модуль индикации и настройки
•
Соответствующий VEGA-DTM, интегрированный в
программное обеспечение для настройки по стандарту FDT/
DTM, например PACTware, и ПК
Питание
