10 Приложение
VEGACAL 63 • 4 … 20 mA/HART - двухпроводный
30027-R
U-131015
Соединительный кабель
Ʋ Сечение провода 0,5 мм² (AWG 20)
Ʋ Сопротивление жилы < 0,036 Ω/m (0.011 Ω/ft)
Ʋ Прочность при растяжении < 1200 N (270 lbf)
Ʋ Стандартная длина 5 m (16.4 ft)
Ʋ Макс. длина 1000 m (3280 ft)
Ʋ Мин. радиус изгиба 25 мм (0.984 in) при 25 °C (77 °F)
Ʋ Диаметр прибл. 8 mm (0.315 in)
Ʋ Цвет (стандартный, PE) Черный
Ʋ Цвет (стандартный, PUR) Голубой
Ʋ Цвет (исполнение Ex) Голубой
Модуль индикации и настройки
Питание и передача данных
через датчик
Индикатор Жидкокристаллический точечно-матричный дисплей
Элементы настройки 4 клавиши
Степень защиты
Ʋ не установлен в датчике IP 20
Ʋ установлен в датчике без крышки IP 40
Материал
Ʋ Корпус ABS
Ʋ Смотровое окошко Полиэстровая пленка
Питание
Рабочее напряжение
Ʋ Устройство не-Ex 12 … 36 V DC
Ʋ Устройство EEx-ia 12 … 30 V DC
Ʋ Устройство EEx-d-ia 18 … 36 V DC
1000
750
500
250
12 18 16 14 20 22 24 26 28 30 32 34 36
Ω
V
4
1
2
3

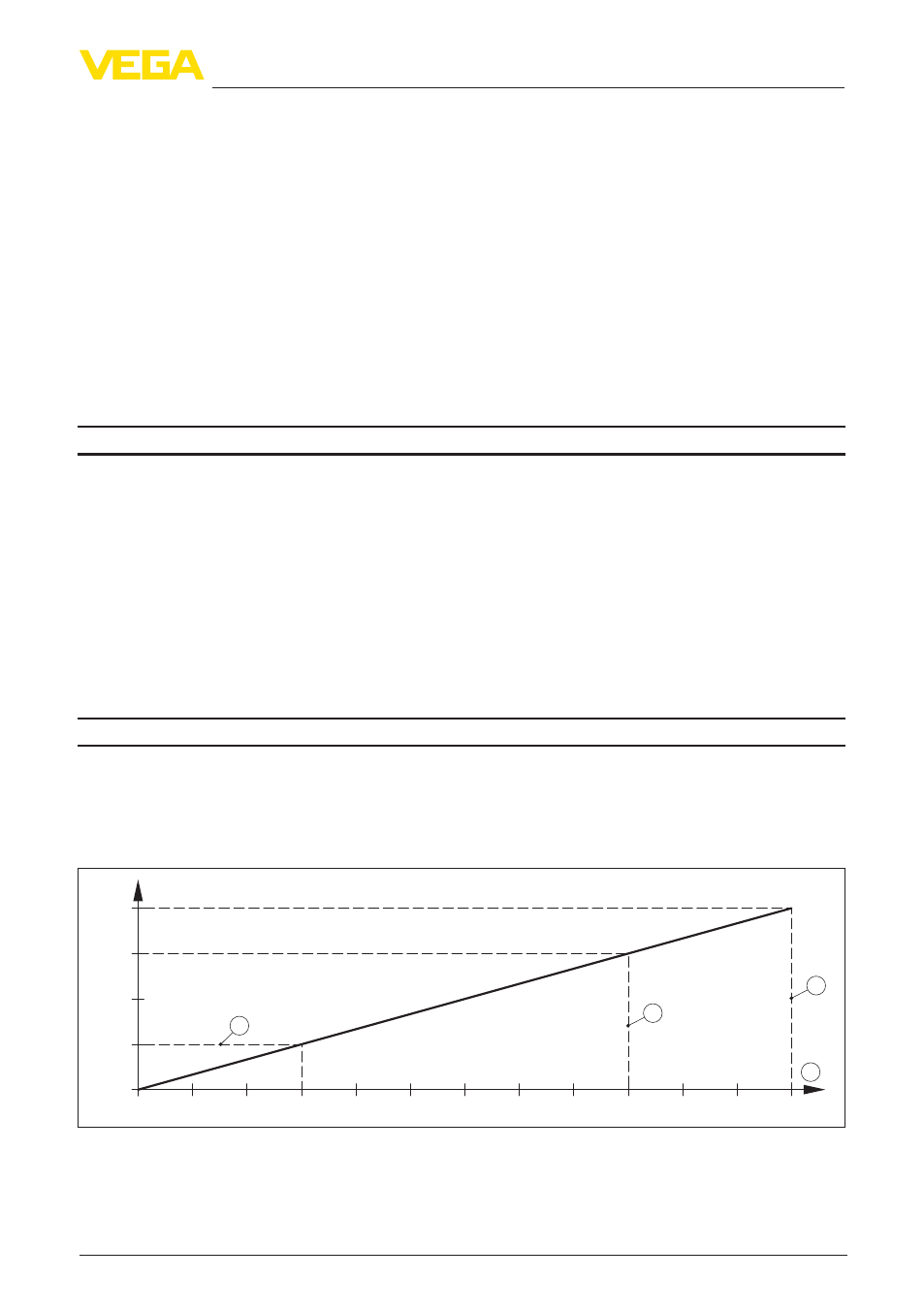

Рис. 27: Диаграмма напряжения
1 Нагрузка HART
2 Предел напряжения для устройства EEx-ia
3 Предел напряжения (устройство не-Ex/устройство Ex d)
4 Рабочее напряжение
