Инструкция по эксплуатации VEGA VEGAPULS 66 (≥ 2.0.0 - ≤ 3.8) standpipe ver. 4 … 20 mA_HART four-wire
Страница 37
Требуемые компоненты:
l
VEGAPULS
66
l
ПК с PACT
ware и подходящим VEGA-DTM
l
VEGACONNECT
l
Источник питания или устройство формирования сигнала
2
3
1
4
5
Power supply
VEGACONNECT 3
PACTware /
TM

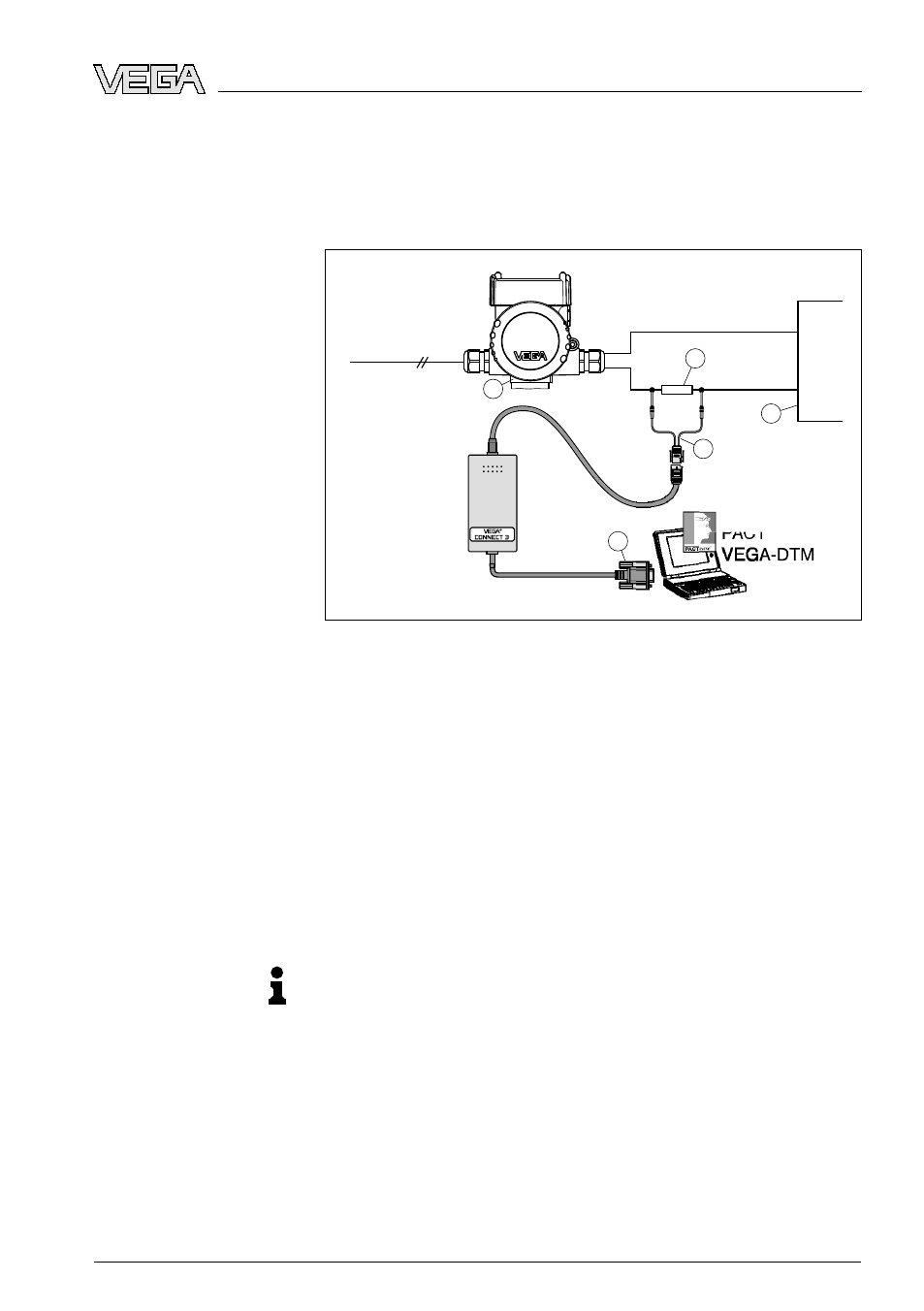

Рис. 16: Подключение ПК к сигнальному кабелю через HART
1
Разъем RS232
2
VEGAPULS 66
3
Адаптерный кабель HART для VEGACONNECT 3
4
Сопротивление HART 250 Ω
5
Обработка сигнала 4 … 20 mA
Требуемые компоненты:
l
VEGAPULS
66
l
ПК с PACT
ware и подходящим VEGA-DTM
l
VEGACONNECT
3 с адаптерным кабелем HART
l
Сопротивление HART 250 Ω
l
Питание
l
Обработка сигнала 4 … 20
mA
Примечание:
При использовании устройств формирования сигнала со
встроенным сопротивлением HART (внутреннее сопротивление
прибл. 250 Ω) дополнительное внешнее сопротивление не
требуется. В этом случае VEGACONNECT 3 может быть под-
ключен параллельно линии 4 … 20
mA.
Подключение через
HART
VEGAPULS
66 с опускной трубой • 4 … 20
mA/HART - четырехпроводный
37
7 Пуск в эксплуатацию с помощью PACT
ware и другого программного
обеспечения для настройки
