Для транспортировки фланец уровнемера VEGAPULS 66 отде-
ляется от трубы. При монтаже метка поляризации должна быть
установлена в одной плоскости с вентиляционным отверстием.
При транспортировке следует соблюдать осторожность, чтобы
не повредить пластиковый конус радара.
1
2

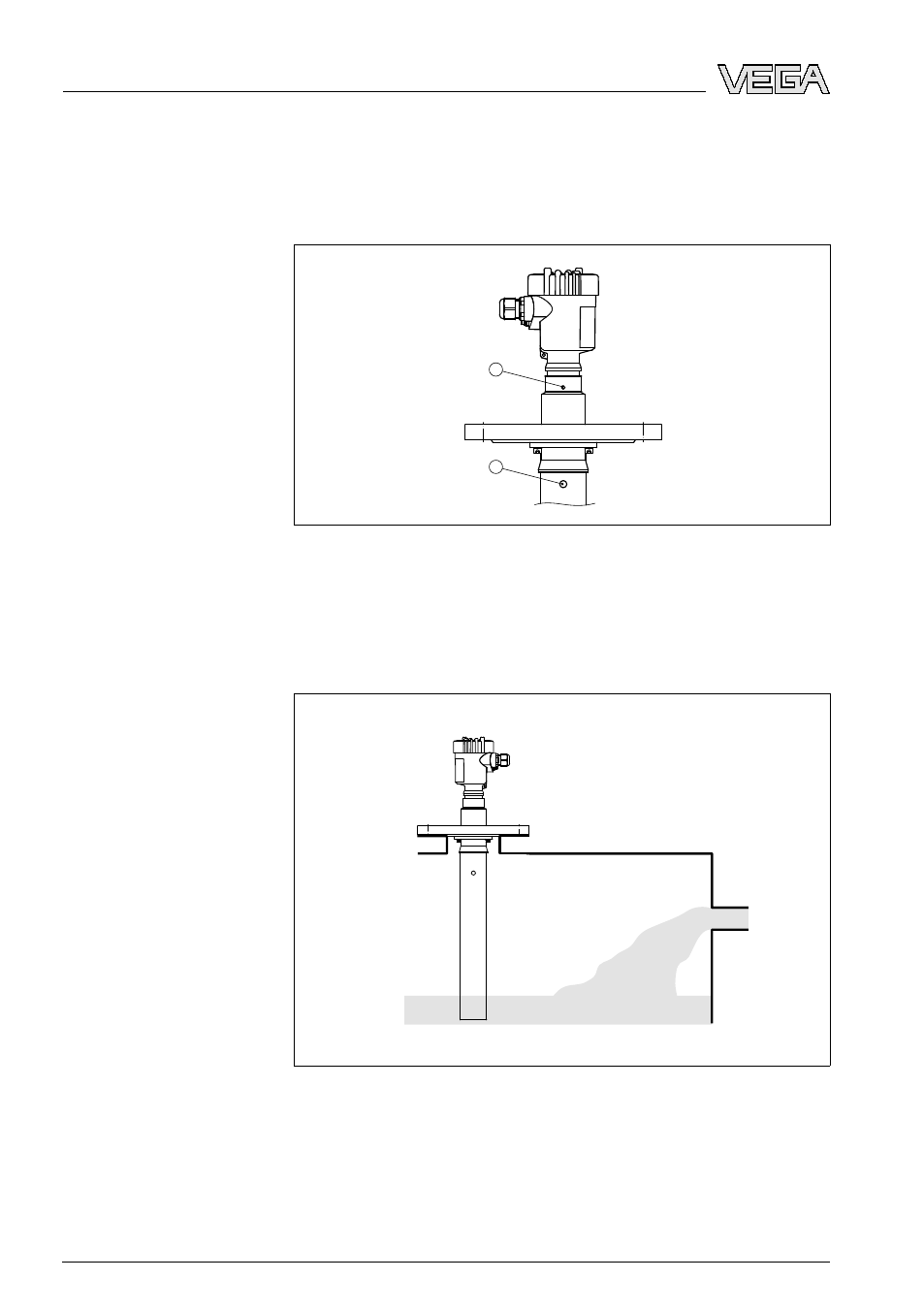

Рис. 5: Метка поляризации
1 Метка направления поляризации
2 Воздушное отверстие ø 8 мм
Прибор следует монтировать так, чтобы он не попадал в поток
загружаемого продукта.
Рис. 6: Втекающая жидкость
Втекающий продукт
16 VEGAPULS 66 с опускной трубой • 4 … 20 mA/HART - четырехпроводный
4 Монтаж
