6.2 Замена электроники
Для того чтобы заменить комплексный
блок электроники VEGABAR, Вы должны
сначала снять регулировочный модуль,
как описано в главе “6.1 Замена регули-
ровочных модулей”.
• Открутите заземляющий винт и оба
маленьких крепежных винта, которые
крепят блок электроники к корпусу.
• Потяните блок электроники вверх и
разъедините разъемное соединение.
• При установке новой электроники дей-
ствуйте в обратной последовательнос-
ти.
Указание:
После замены блока электроники не
требуется повторная настройка. При
первом включении (подключение
питающего напряжения) после замены
блока электроники проходят, примерно, 20
сек до появления действительного
измеряемого значения.

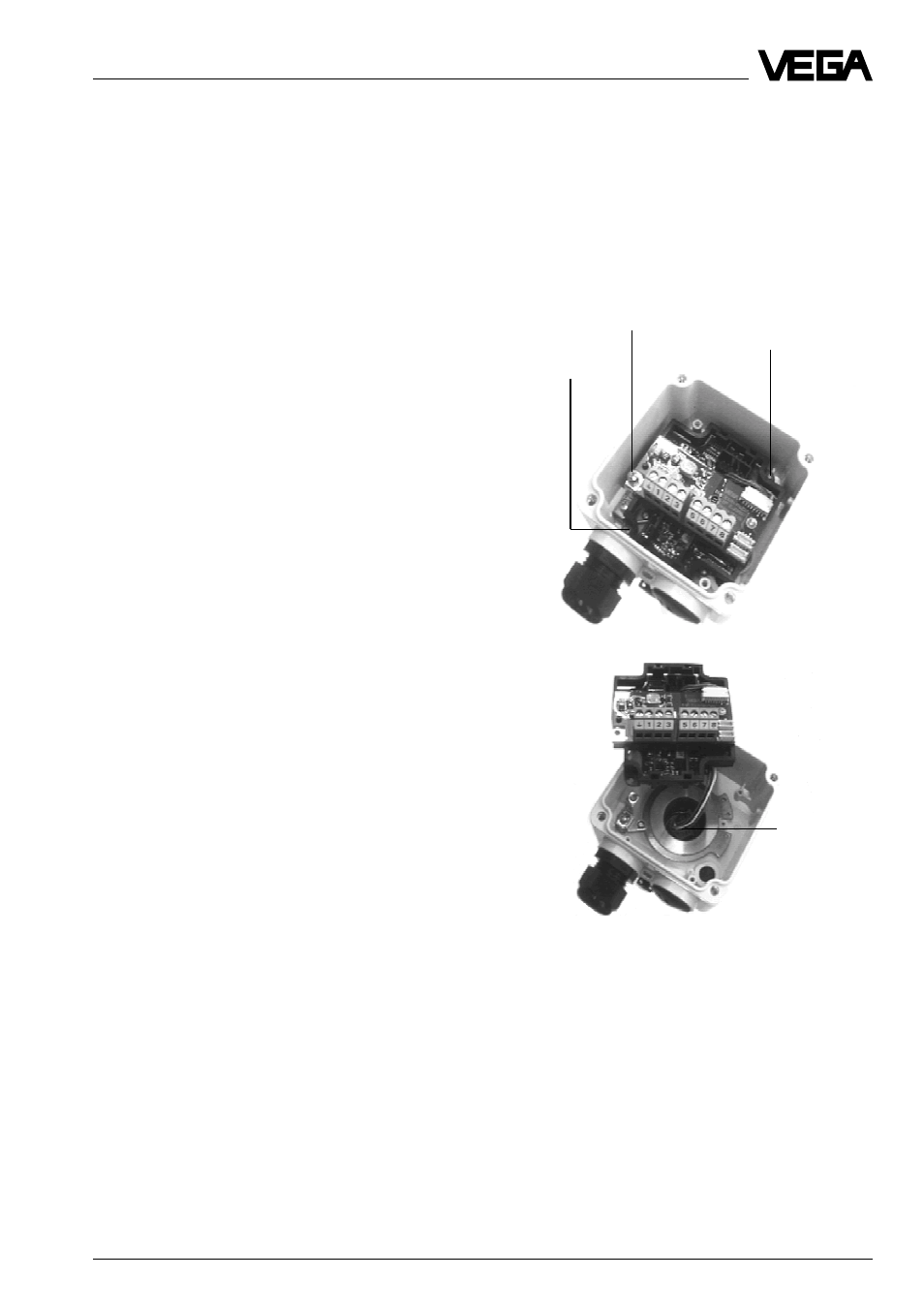

Заземляющий
винт
Крепёжный винт
Крепёжный
винт
Разъемное
соединение
Замена регулировочного модуля
Снятие регулировочного модуля
• Отсоединить VEGABAR от питающего
напряжения.
• Открутить винты на верхней стороне
корпуса и снять крышку или дисплей-
ный модуль.
• Отсоединить от клемм подключающий
провод, в случае необходимости отсо-
едините штепсель дисплейного модуля.
• Открутить винты крепления корпуса
регулировочного модуля.
• Снять корпус регулировочного модуля и
открутить разъемное соединение.
Установка регулировочного модуля
• Вставить штепсельное соединение
нового регулировочного модуля в разъем
электроники.
• Привинтить новый регулировочный мо-
дуль.
• Подсоединить к клеммам подключаю-
щие провода.
• Закрыть крышку VEGABAR.
• VEGABAR опять подключить к питаю-
щему напряжению.
