2 6

VEGABAR 41 (4 ... 20 мА)

Проверка давления компенсации

Откройте корпус VEGABAR . При этом из-
меряемые значения изменять нельзя. Од-
нако если меняется индицируемое значе-
ние, значит не обеспечивается необходи-
мая компенсация атмосферного давления,
что ведет к искажениям измеряемого
значения. Проверьте устройство вырав-
нивания давления на корпусе VEGABAR.

~

1 2 3

+

+

Диагностика, Модификации прибора

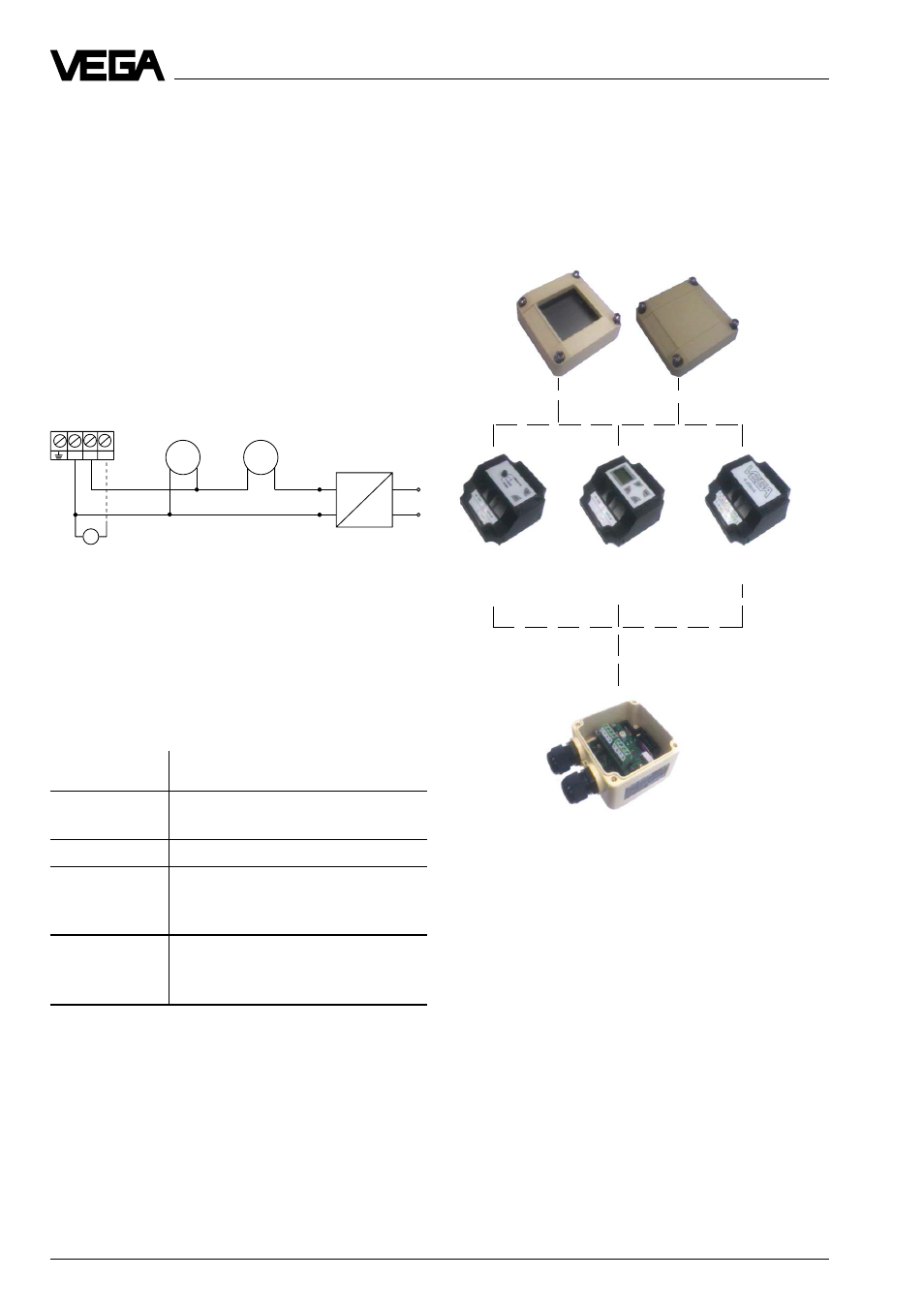

Проверка электрических элементов

Прибор измерения тока
для местного контроля

Напряжение

Ток

Источник
энергии

Напряжение
- напряжение на клеммах VEGABAR дол-

жно составлять минимум 12 V DC

Ток
Величина

Состояние

тока

3,8 ... 20,5 мА Нормальный диапазон вы-

ходного тока

0 мА

Сигнальный провод оборван

< 3,6 мА

Дефект в генераторе или в
элементах датчика давле-
ния

22 мА

Дефект в генераторе или в
элементах датчика давле-
ния

6 Модификации прибора

6.1 Замена регулировочных

модулей

Модульное построение VEGABAR позволя-
ет дополнительно оснащать, заменять или
удалять индикаторный и регулировочные
модули. Дополнительное оснащение может
потребоваться, например, если VEGABAR
с заводской регулировкой должен быть
приспособлен к изменившимся условиям
измерения. Уже запомненные данные
(например, значения настроек) запомина-
ются не в регулировочном модуле, а в
электронике EEPROM и поэтому их не
нужно заново вводить.

Подключение регулировочного модуля
производится через 4 - контактное
разъемное соединение.

Дисплейный
модуль

VEGABAR

Модуль без
настройки

Модуль для
настройки с
помощьюменю
управления

Модуль для
основных
функций
