Выходные величины
Выход
-
Сигнал
цифровой выходной сигнал, протокол
Foundation Fieldbus
-
физический слой
по IEC 61158-2
Channel Numbers
-
Channel 1
Primary value
-
Channel 2
Secondary value 1
-
Channel 3
Secondary value 2
-
Channel 4
Temperature value
Скорость передачи
31,25 Кбит/с
Значение тока
10 mA, ±0.5 mA
Динамическая характеристика выхода
Время запуска прибл.
10 s
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

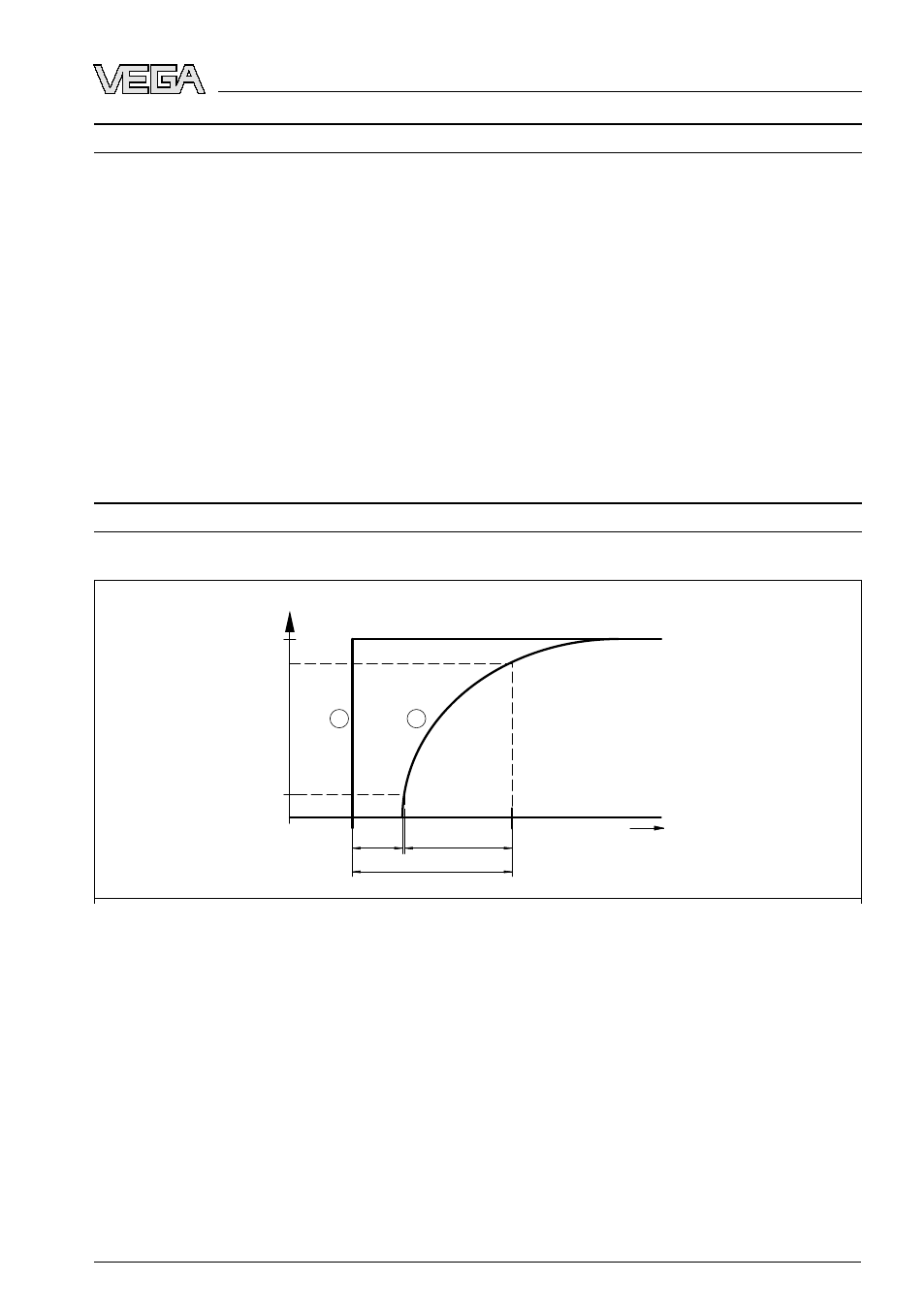

Рис. 28: Скачкообразное изменение параметров процесса, время нечувствительности t
T
,
время
нарастания t
A
и время реакции на скачок t
S
1
Параметр процесса
2
Выходной сигнал
Время нечувствительности
≤
150 ms
Время нарастания сигнала
≤
100 ms (10 … 90 %)
Время реакции на скачок
≤
250 ms (ti: 0 s, 10 … 90 %)
К этому нужно добавить время реакции изолирующей диафрагмы. Оно варьируется в
пределах от < 1 s для исполнений с компактной диафрагмой до нескольких секунд для
исполнений с капиллярами.
Пример: Фланцевая изолирующая диафрагма DN 80, силиконовое заполняющее масло KN
2.2, длина капилляра 10 м, диапазон измерения 1 bar
