1 2 3 4
6
3
4
1
2
5

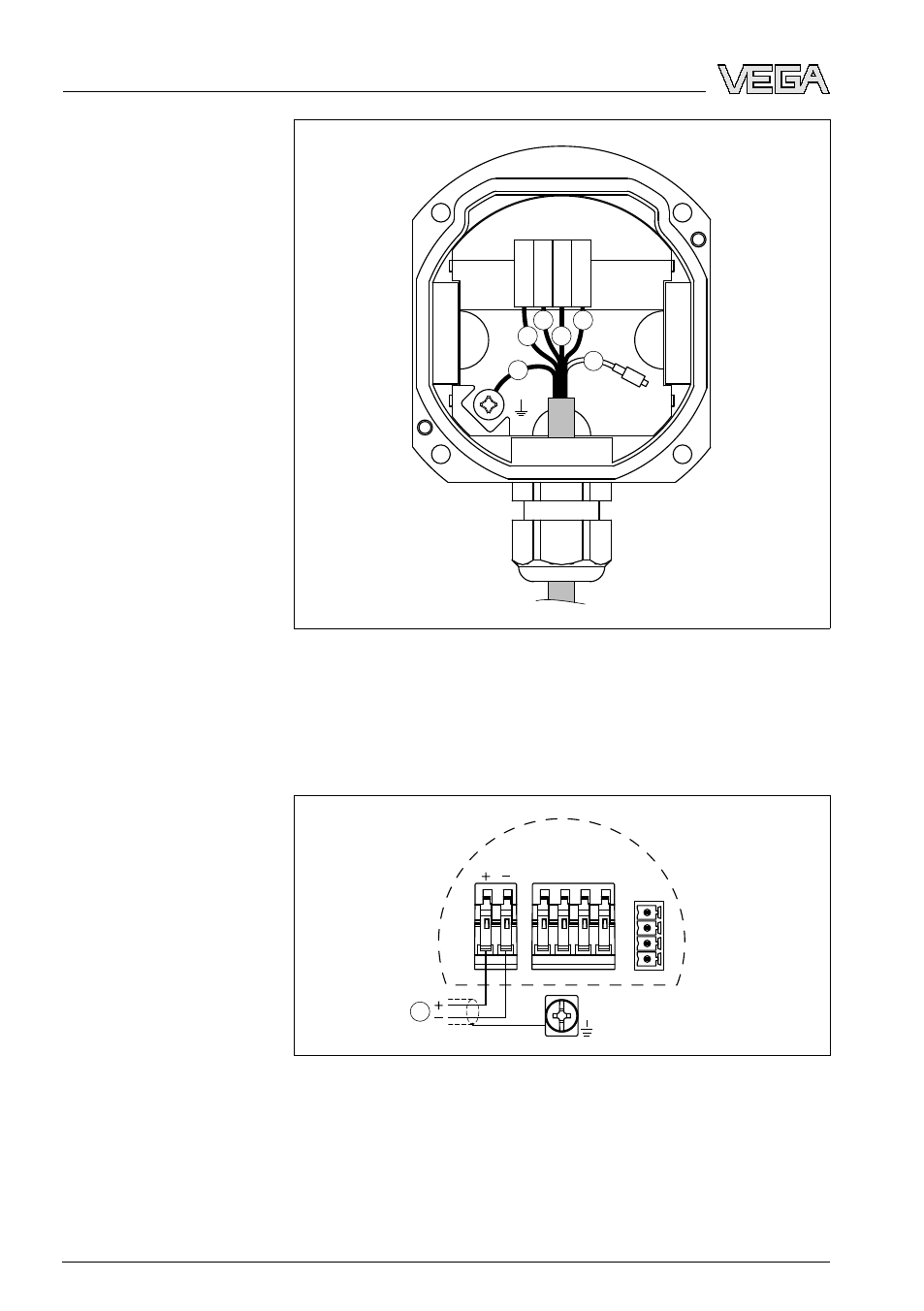

Рис. 22: Подключение датчика в цоколе корпуса
1
Коричневый
2
Голубой
3
Желтый
4
Белый
5
Экранирование
6
Капилляр для выравнивания давления
I2C
Display
1
1
2
5
6
7
8
Рис. 23: Схема подключения выносной электроники
1
Питание
Клеммный отсек в цо-
коле корпуса
Схема подключения
выносной электроники
30
VEGABAR
61 • Foundation Fieldbus
5 Подключение к источнику питания
28258
-RU
-090226
