5

.6

Схема подключения - исполнение IP 66/
IP 68, 1 bar

1

2

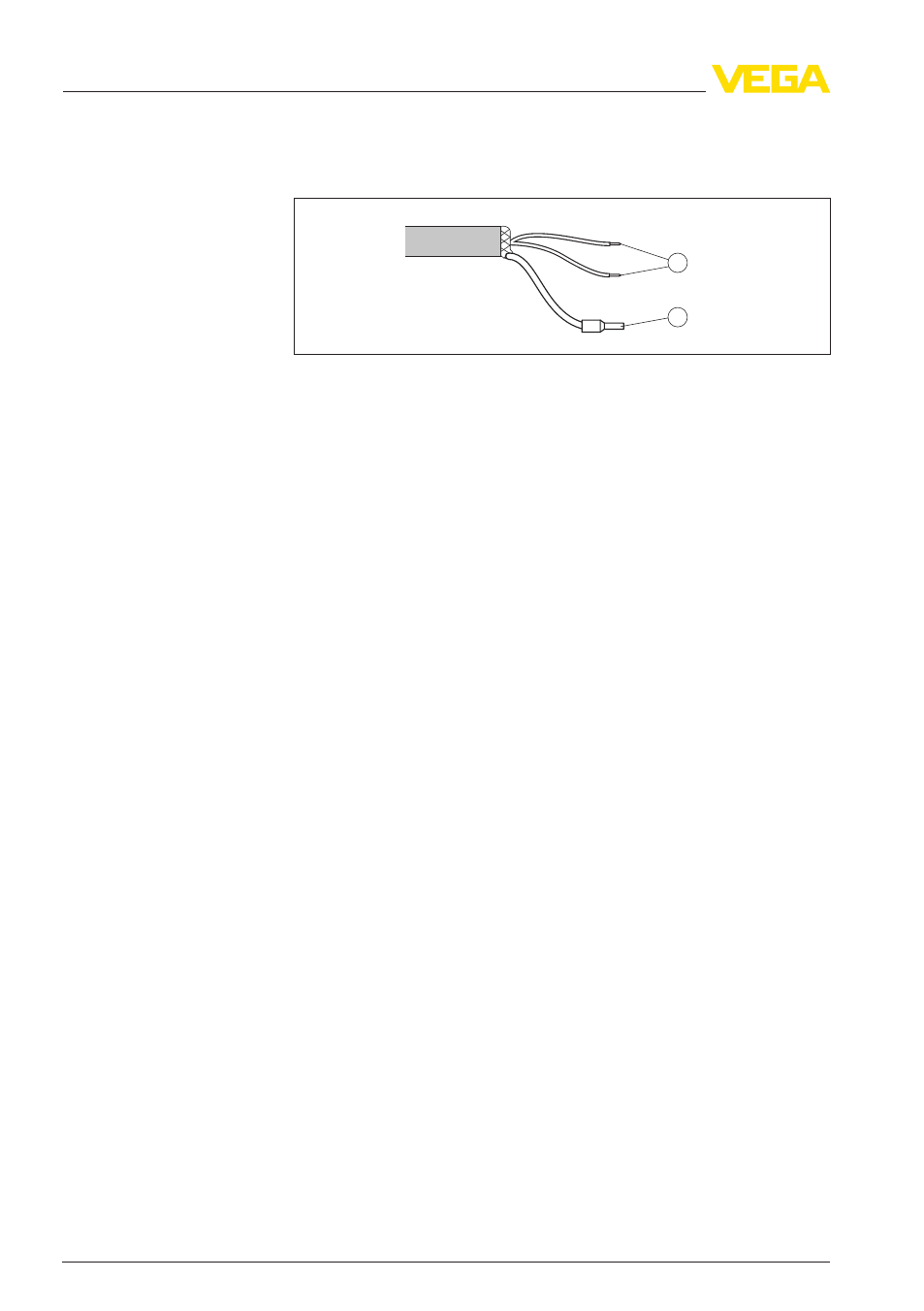

Рис. 27: Назначение проводов соединительного кабеля

1

Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала

2

Экранирование

5

.7

Фаза включения

После подключения VEGAPULS 63 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора:

l

Внутренняя проверка электроники

l

Индикация типа устройства, версии ПО и тега (обозначения)
датчика

l

Кратковременный (10 сек.) скачок выходного сигнала до
установленного значения отказа

Затем выдается соответствующий токовый сигнал (значение
соответствует действительному уровню и уже выполненным
установкам, например заводской установке).

Назначение проводов
соединительного кабе-
ля

Фаза включения

32

VEGAPULS

63 • 4 … 20

mA/HART - двухпроводный

5 Подключение к источнику питания

28436

-RU

-120604
