Схема подключения (однокамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащиты,
а также для исполнения E
x-ia.
5
5
5
5
1
2
4
3

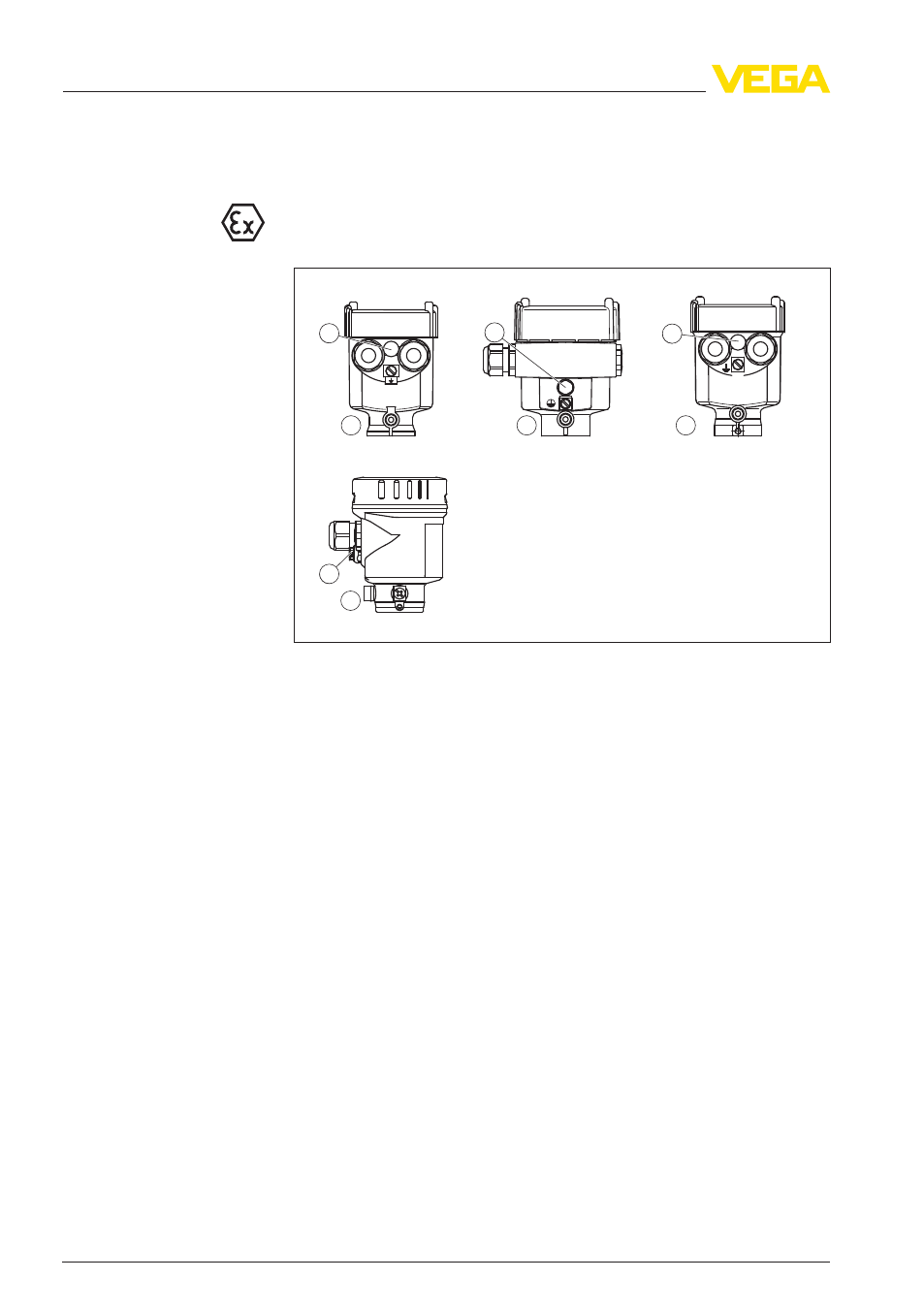

Рис. 16: Однокамерный корпус из различных материалов
1
Пластик
2
Алюминий
3
Нержавеющая сталь (точное литье)
4
Нержавеющая сталь (электрополированный)
5
Фильтрующий элемент для компенсации давления воздуха (для
корпуса из любого материала). Заглушка (для корпуса из алюминия
или нержавеющей стали) при исполнении IP 66/IP 68, 1 bar
Обзор корпусов
26
VEGAPULS
63 • 4 … 20
mA/HART - двухпроводный
5 Подключение к источнику питания
28436
-RU
