Исполнение IP 68 с выносным корпусом
1
2
65 mm
(2 9 /
16
")
68 mm
(2
43
/ 64
")
92 mm (3
5
/ 8
")
42mm
(1 21 / 32 ")
40mm
(1 37 / 64 ")
90 mm (3 35 /
64
")
110 mm (4 21 /
64
")
~ 66 mm (2 19 / 32 ")
59 mm (2
21
/ 64
")

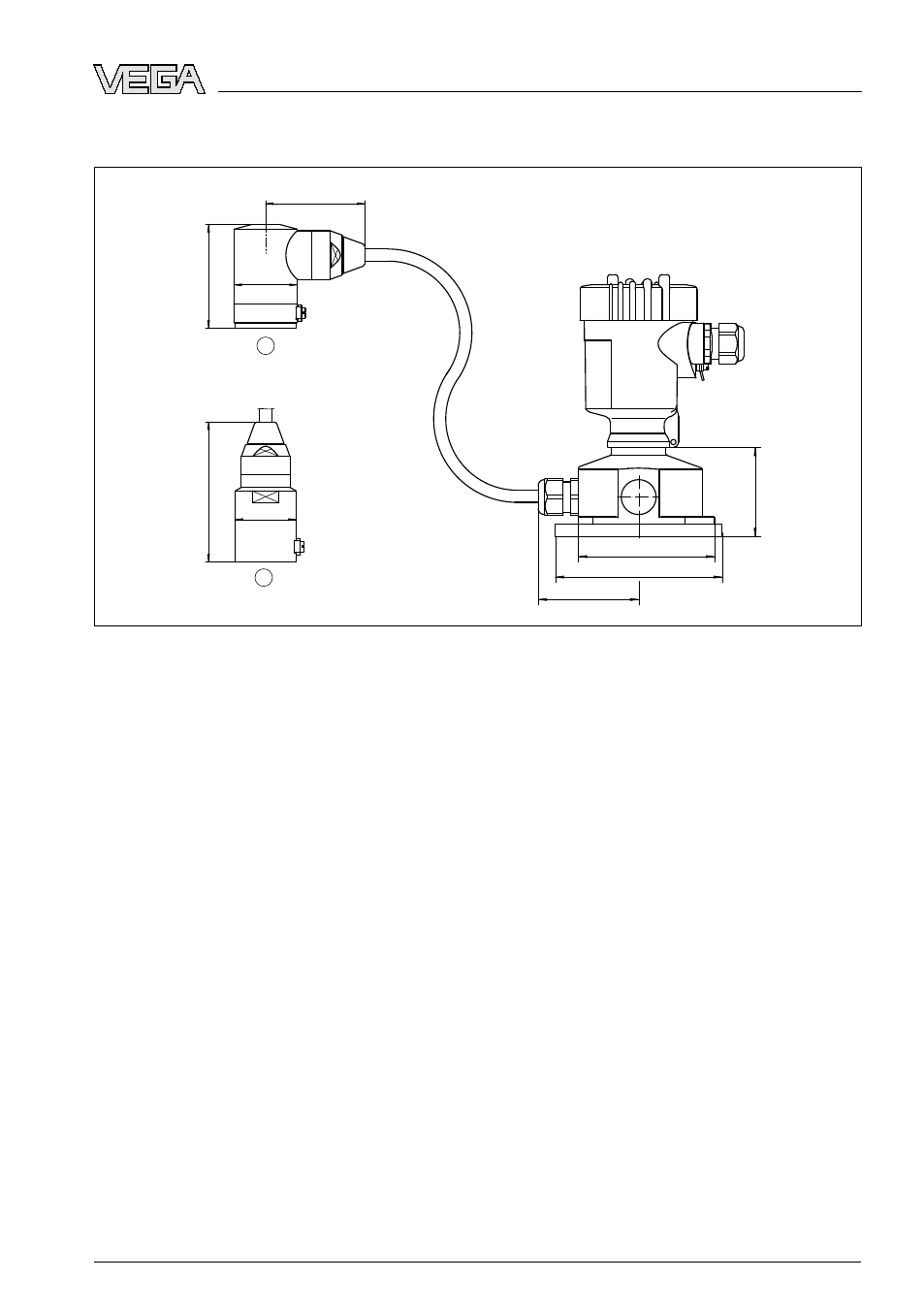

Рис. 38: Исполнение IP 68 с выносным корпусом
1 Вывод кабеля боковой
2 Вывод кабеля осевой
