1
2
1 2

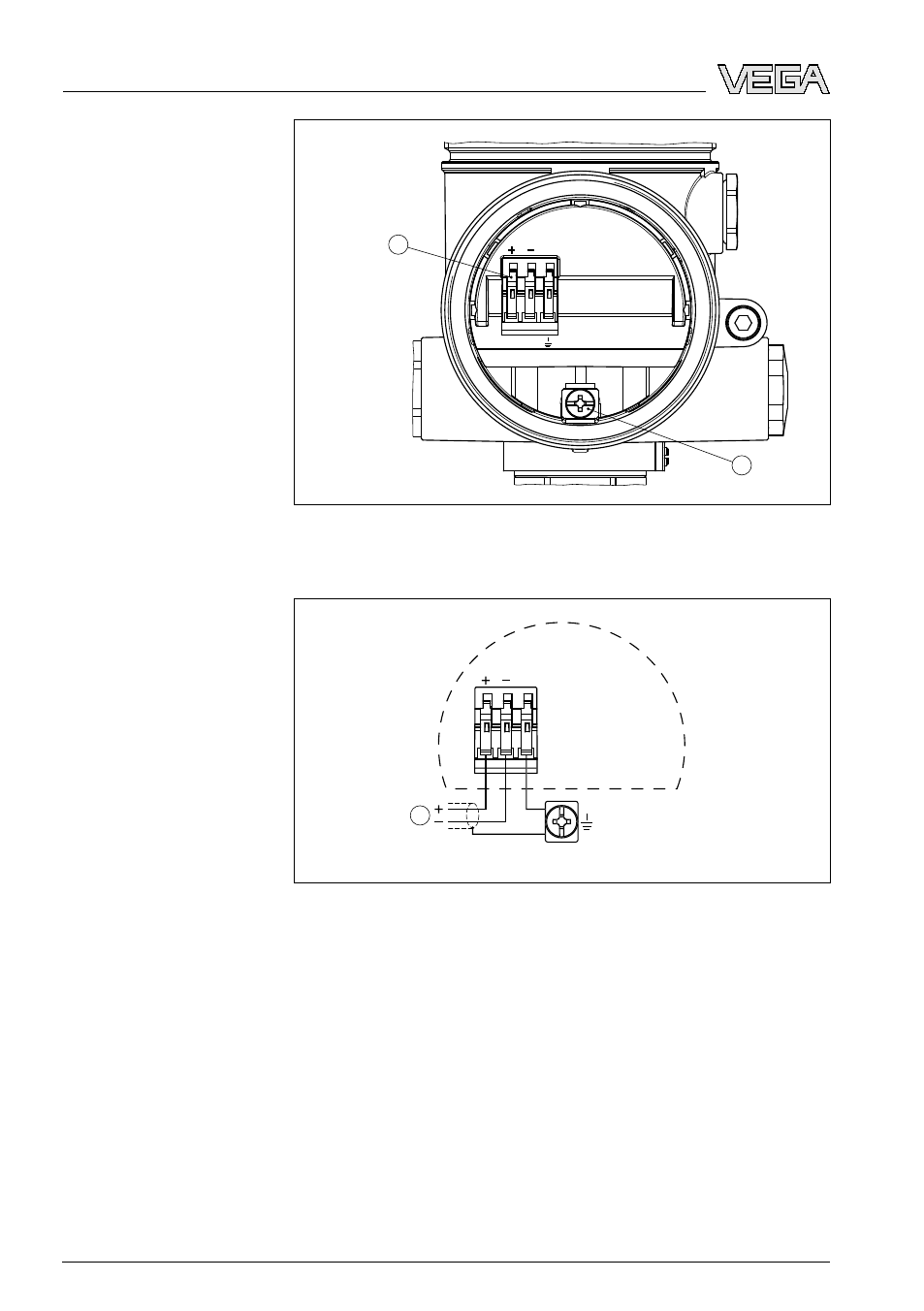

Рис. 17: Отсек подключения (двухкамерный корпус Ex-d)
1 Контакты для подключения питания и экрана кабеля
2 Клемма заземления для подключения экрана кабеля
1
1 2
Рис. 18: Схема подключения (двухкамерный корпус Ex-d)
1 Питание/Выход сигнала
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
Данное исполнение возможно только для устройств с измери-
тельными диапазонами абсолютного давления.
Отсек подключения
Схема подключения
26 VEGABAR 61 • Profibus PA
5 Подключение к источнику питания
28251
-RU
-090227
