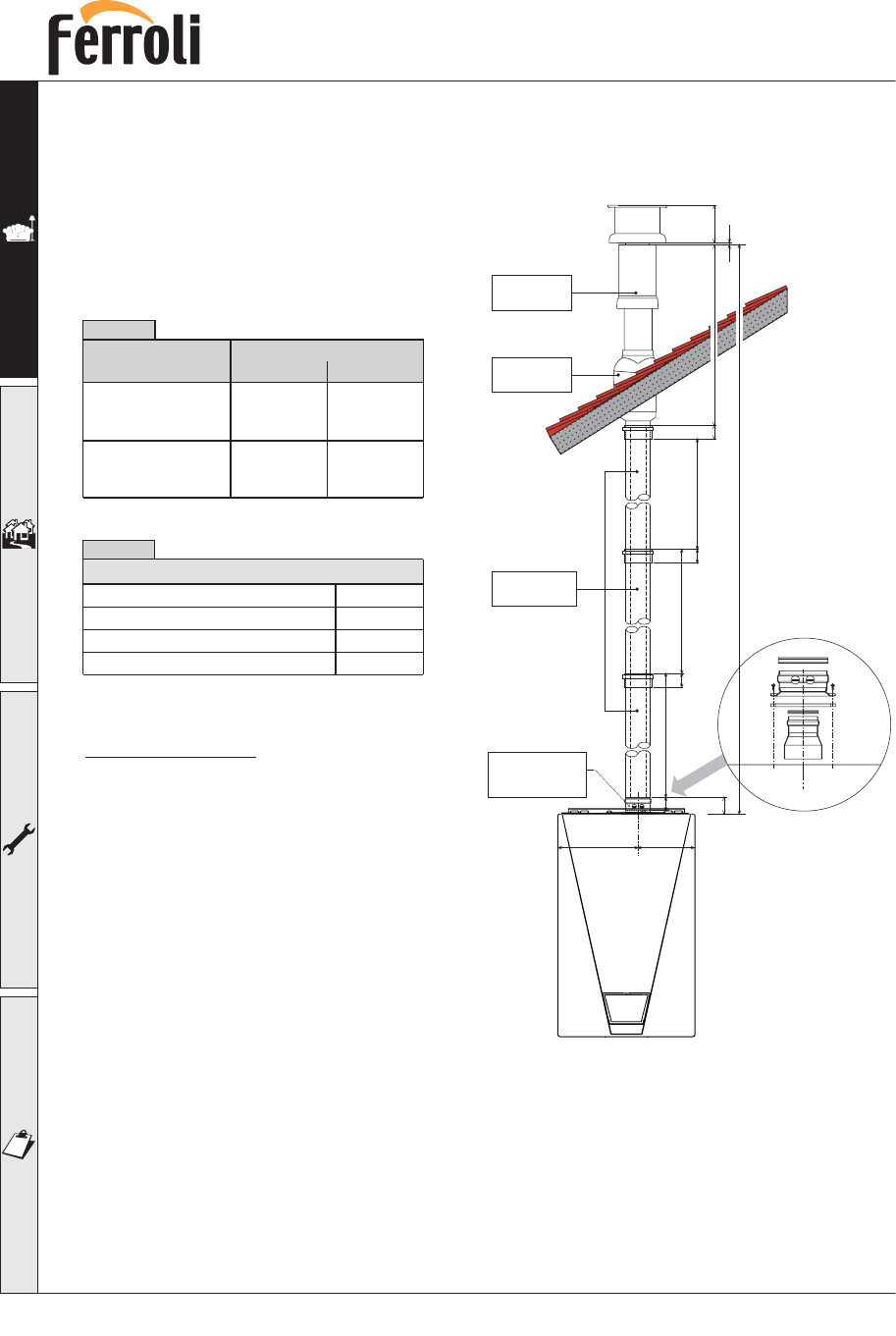

Выход вверх
Монтаж:
1. Определить место установки котла.
2. Проделать отверстие в стене для
выпуска воздухо- дымовода, как
показано на рисунках.
3. Проделать отверстие в стене. Для
облегчения монтажа дымохода размер
отверстия должен превышать номинальный
диаметр коаксиального трубопровода
на 10…20 мм.
4. В случае необходимости обрезать трубу так,
чтобы конец выходящей наружу трубы
отстоял от стены на 10…60 мм (рис. 11a и 11b).
После обрезки трубы убрать заусенцы.
5. Присоединить трубопровод к котлу,
установить требуемые уплотнительные
прокладки и герметизировать места прохода
через стену специальными накладками.
Рис. 11c
Общая длина коаксиального трубопровода в погонных
метрах не должна превышать максимально допустимых
величин, приведенных в таблице ниже. При расчете
следует учитывать, что каждый использованный
фасонный элемент равноценен уменьшению длины на
указанную величину. Например, общая длина
трубопровода D = 60/100 мм, в котором было
использовано 1 колено под 90° + горизонтальный
отрезок длиной 1 метр + 2 отвода под 45° +
горизонтальный отрезок длиной +1 метр будет
равняться 4 метрам.
Поправка длины при использовании колена
Колено соосное 90 ° - Ø 60/100 мм
1 м
0,5 м
0,5 м
0,25 м
Ø
мм
60/100
Ø
мм
80/125
Tаблица 2а
Tаблица 2б
Отвод соосный 45 ° - Ø 60/100 мм
Колено соосное 90 ° - Ø 80/125 мм
Отвод соосный 45 ° - Ø 80/125 мм
Максимально допусти-
мая длина воздухо-
дымоводов
(по горизонтали)
4 м
12 м
Максимально допусти-
мая длина воздухо-
дымоводов
(по вертикали)
5 м
12 м
950
50
68
950
50
50
950
50
1000
125
10
285
195
не
более
5
м
60/100
не
более
12
м
80/125
Скошенная
накладка
1KWMA82U
Удлинительная
труба 60/100
1KWMA56U
Оголовок
кровельный
1KWMA83U
1KWMA71W
Концентрический
адаптер 60/100
1KWMA33K
ECONCEPT 15-25 А
