Термостат комнатной температуры
ВНИМАНИЕ: ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ ДОЛЖЕН БЫТЬ УСТРОЙСТВОМ С
КОНТАКТАМИ НЕ ПОД НАПРЯЖЕНИЕМ. ПОДАЧА НАПРЯЖЕНИЯ В 230 В НА КЛЕММЫ
ТЕРМОСТАТА КОМНАТНОЙ ТЕМПЕРАТУРЫ ПОВЛЕЧЕТ ЗА СОБОЙ НЕ ПОДЛЕЖАЩЕЕ
РЕМОНТУ ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ ПЛАТЫ.
При подключении термостата-регулятора комнатной температуры с почасовой или недельной
программой или таймера, не следует запитывать их через размыкающие контакты. В зависимости
от типа устройства питающий ток должен подводиться напрямую из сети или от элементов
питания.
Котел поставляется с готовой электрической проводкой и кабелем для подключения к линии
электропитания. Подключение к электрической сети должно быть выполнено в виде фиксированного
соединения, оборудованного двухконтактным выключателем, расстояние между контактами которого
должно быть не менее 3 мм. Между котлом и источником электрического тока должны быть
установлены плавкие предохранители, рассчитанные на силу тока не более 3 А. При устройстве
электрических соединений очень важно соблюсти полярность (ФАЗА - коричневый провод / НЕЙТРАЛЬ
- синий провод /ЗЕМЛЯ - желто-зеленый провод.
Пользователю запрещается самостоятельно производить замену питающего кабеля. В случае
повреждения кабеля выключить агрегат и обратиться к квалифицированным специалистам
для выполнения ремонта. В случае замены электрического кабеля использовать исключительно
кабель "HAR H05 VV-F" 3x0,75 мм с наружным диаметром не более 8 мм.
2
Доступ к клеммной коробке котла
Чтобы получить доступ к клеммной коробке следовать указаниям, приведенным на рис. 9.
Расположение клемм и их назначение показаны также на электрической схеме в главе
"Технические характеристики".
è

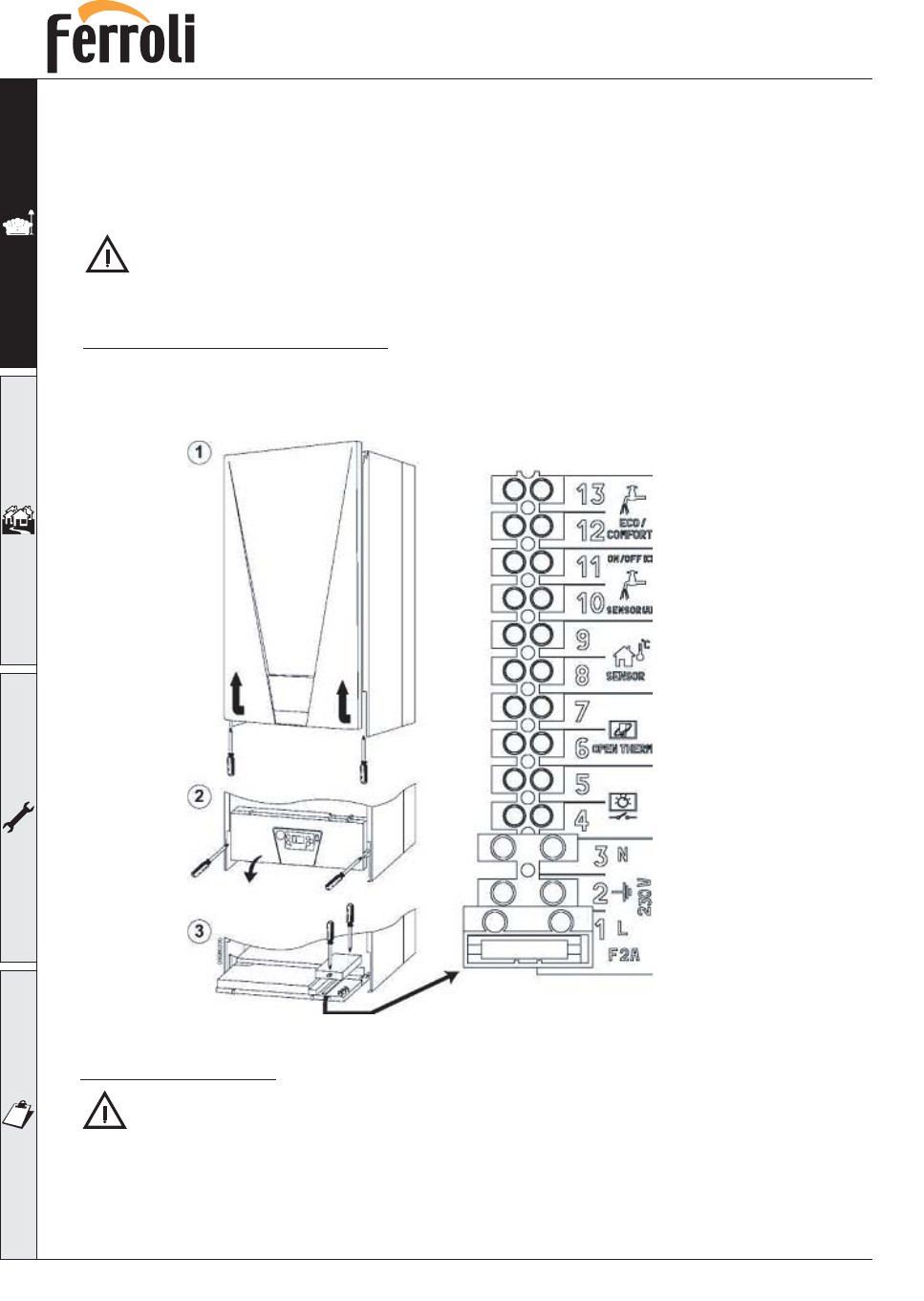

Рис. 9
Схема расположения клемм
ECONCEPT 15-25 А
