In Betrieb nehmen mit der Bediensoftware VVO
7 Настройка с помощью ПК и
программного обеспечения VVO
7.1 Подключение ПК

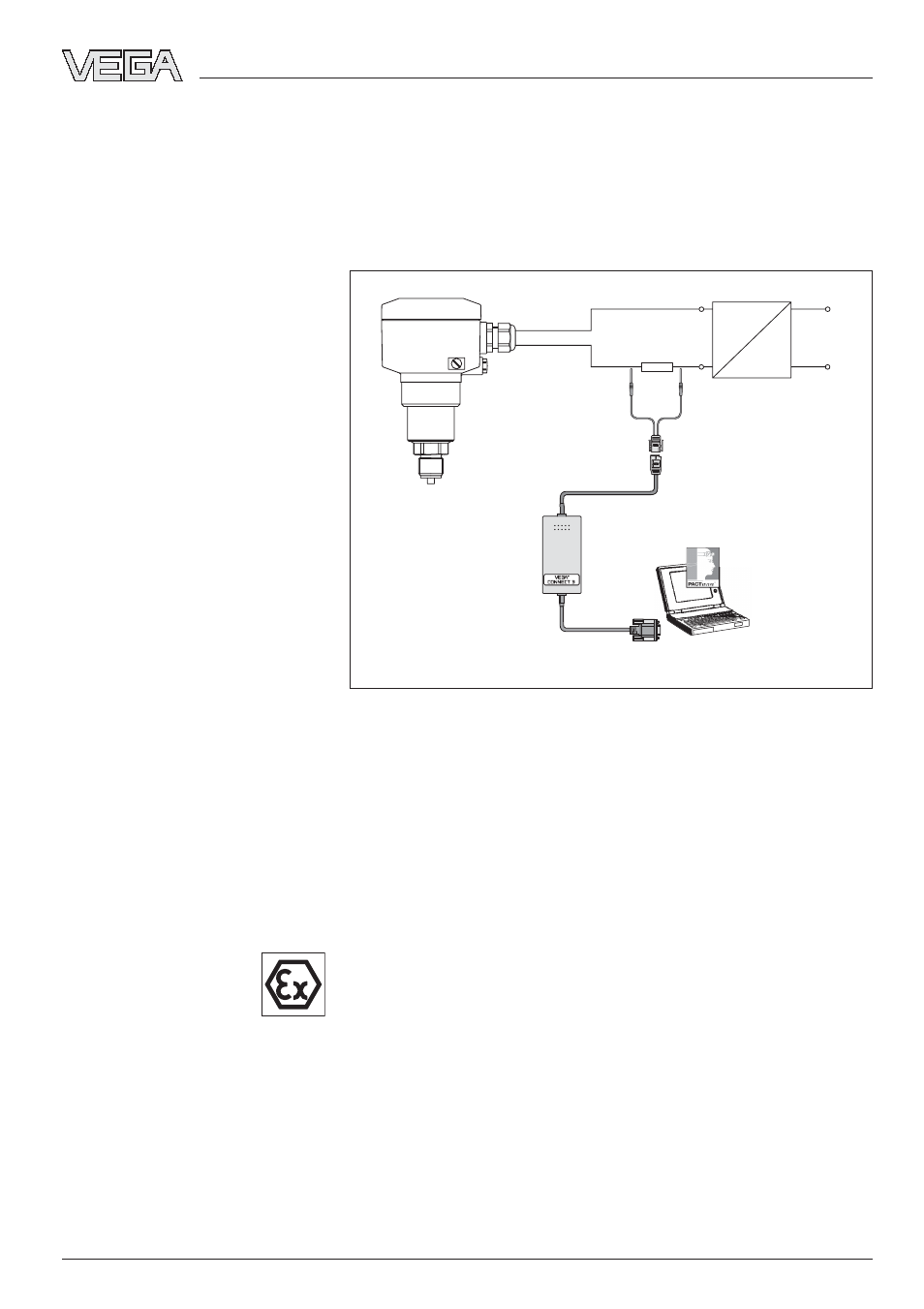

Рис. 12:
Подключение ПК к сигнальному кабелю
Необходимые компоненты:
• VEGABAR 42
• Персональный компьютер с VVO
• VEGACONNECT 3
• Сопротивление > 250 Ом
• Источник питания
При применении во взрывоопасных зонах следует
соблюдать соответствующие требования.
7.2 Порядок настройки
Порядок настройки описан в руководстве по
программному обеспечению для настройки VVO.
Подключение ПК к
сигнальному кабелю
~
=
Источник
питания
VEGACONNECT 3
VEGABAR 42
Разъем RS232
ПК с VVO
Сопротивление
> 250 Ом
