VEGABAR 42 – 4 … 20 mA/HART
®
21
27692-RU-021023

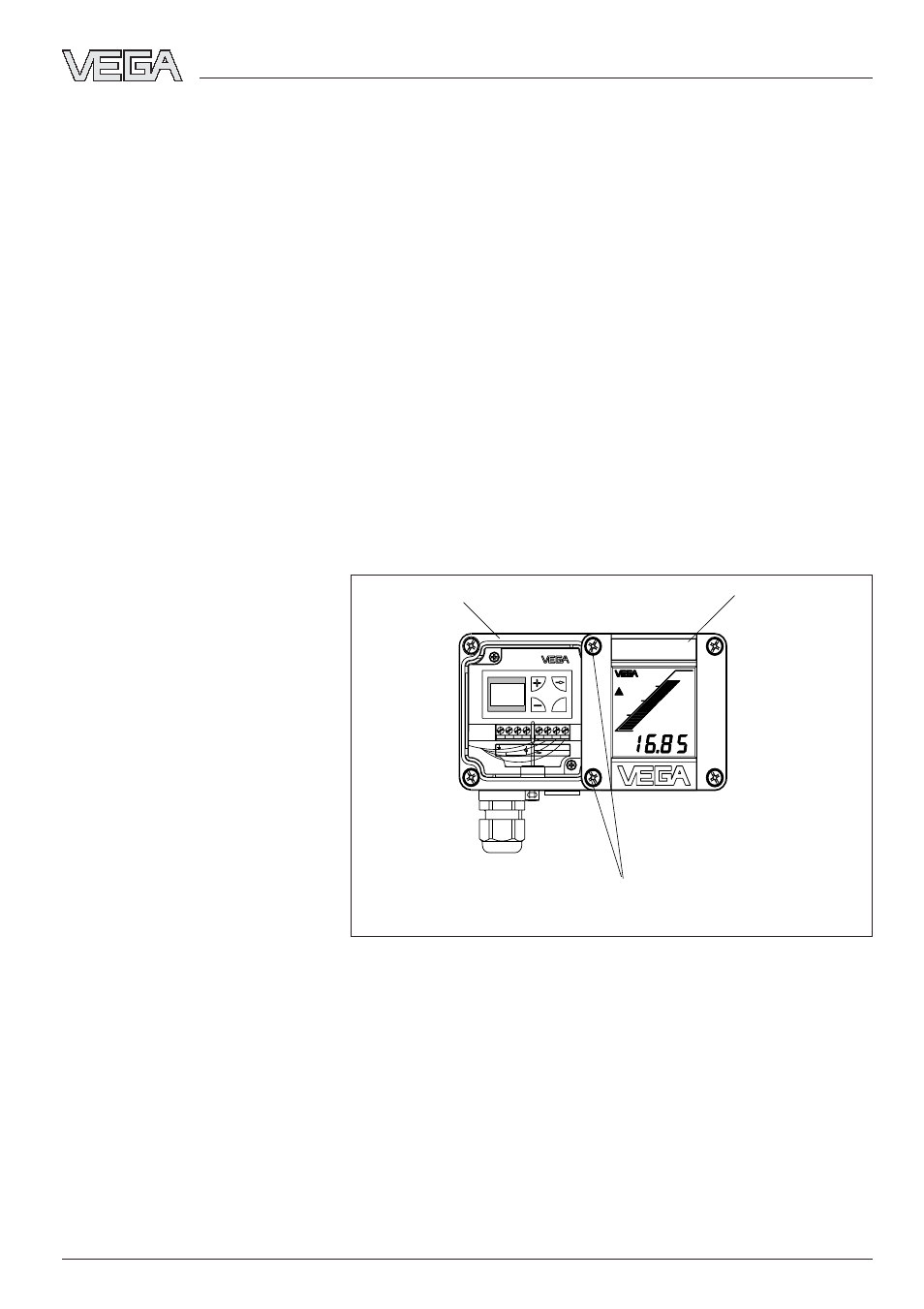

Рис. 11:
Для настройки закрепить крышку датчика сбоку
–> Подключить мультиметр к контактам 1 и 3
Измеренное значение идентично выходному току.
Настройка
6.2 Порядок настройки
Сразу после подключения VEGABAR 42 к
источнику питания в течение 2 сек.
осуществляется самопроверка прибора:
• Внутренняя проверка электроники
• Отображение типа прибора
• Выходной ток вырастает до установленного
значения отказа (3,6 mA или 22 mA).
Затем будет показано текущее измеренное
значение и выдан соответствующий токовый
сигнал в диапазоне 4...20 mA
1)
.
–> Закрепить крышку датчика на корпусе,
сдвинув ее в сторону или вниз
1)
Значения соответствуют действительному уровня, а
также уже имеющимся установкам,напр., заводской
установке.
Перед настройкой
8
7
6
5
4
3
2
1
4 ... 20 mA
DISPLAY
VEGADIS 10
12 ... 36 V DC E12
+ -
+
-
OK
0 - 20 bar
Завернуть винты, не
затягивая их
Крышка
VEGABAR
