8

Вставку разъема вставить в корпус разъема и установить
уплотнение.

Информация:
Проверить правильность компоновки, см. рисунок.

9

Затянуть винты компенсатора натяжения и кабельный ввод.

10 Крышку зацепить и надеть на разъем, затянуть винт крышки.
11 Разъем с уплотнением установить на VEGABAR 14 и затянуть

винт

Электрическое подключение выполнено.

5

.3

Схема подключения

1

2

3

+

-

1

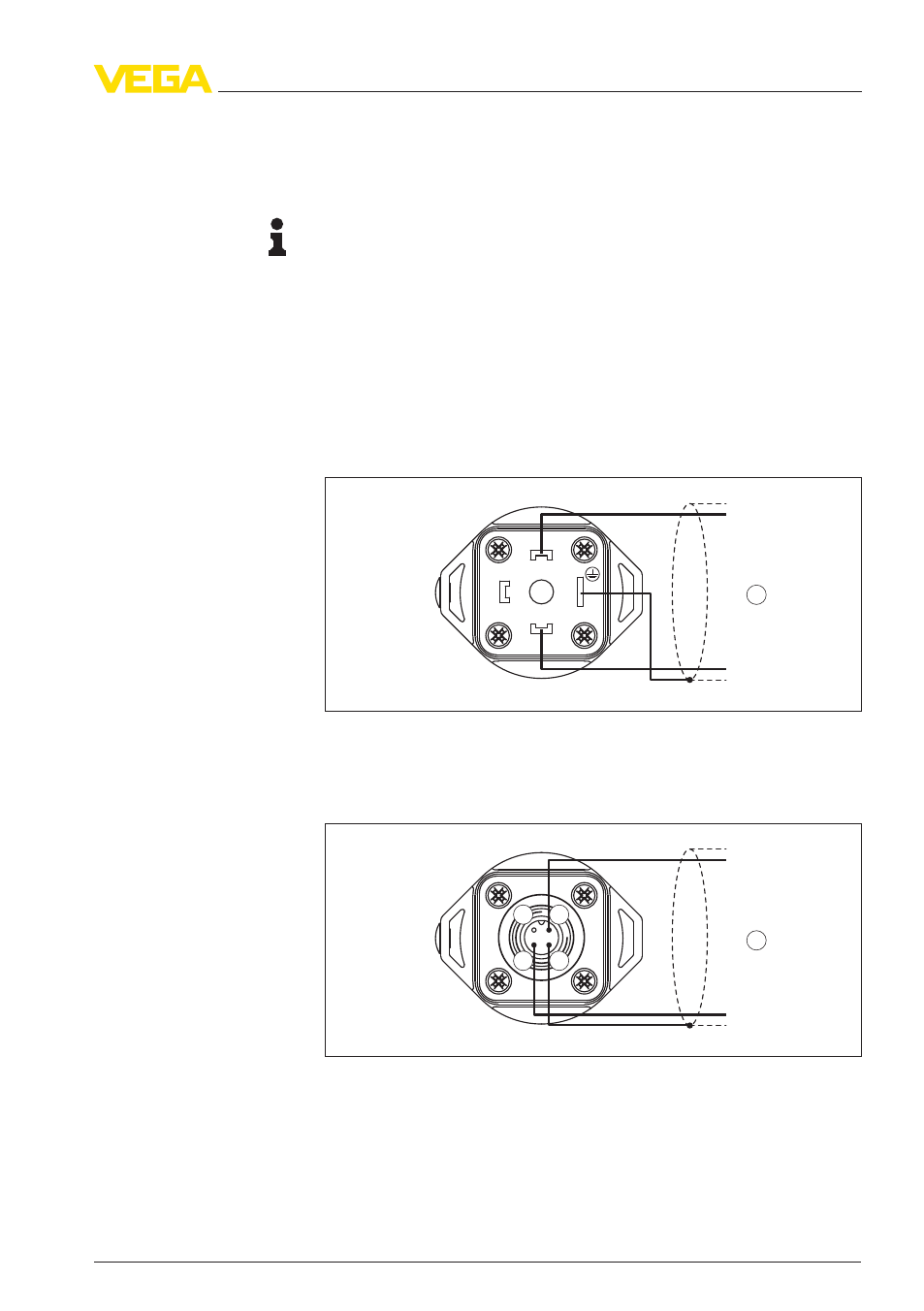

Рис. 7: Схема подключения для штекера по ISO 4400, вид со стороны
подключения к устройству

1

Питание и выход сигнала

3

+

-

1

3

2

4

1

Рис. 8: Схема подключения для круглого штекера M12 x 1, вид со стороны
подключения к устройству

1

Питание и выход сигнала

Угловой штекерный
разъем по ISO 4400

Круглый штекерный
разъем M12 x 1

VEGABAR

14

15

5 Подключение к источнику питания
