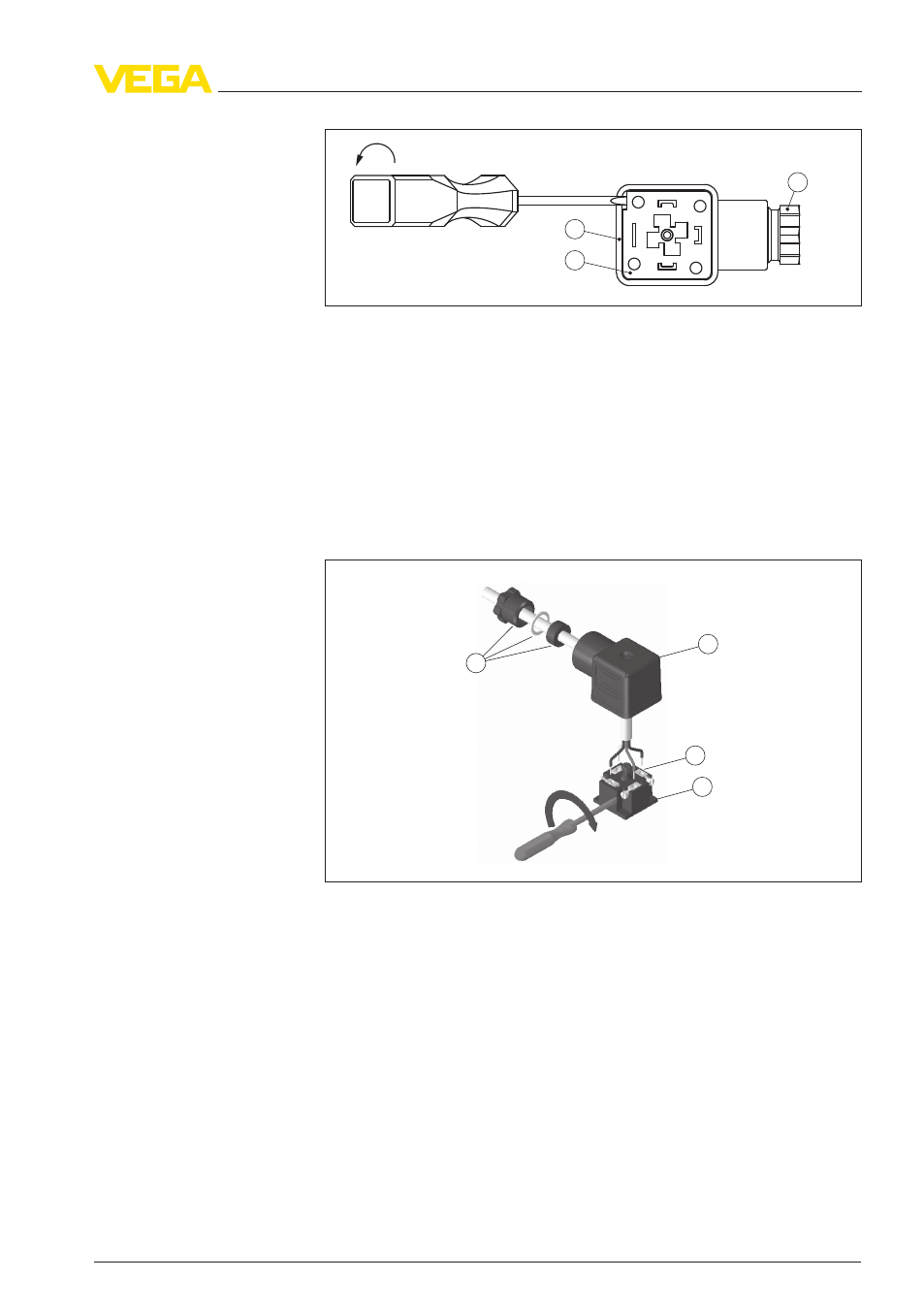

Рис. 3: Извлечение вставки разъема
1
Кабельный ввод
2
Вставка разъема
3
Корпус разъема
4
Удалить примерно 5 см обкладки кабеля, концы проводов
зачистить примерно на 1 см.
5
Кабель через кабельный ввод вставить в корпус штекера.
6
Провода подключить к контактам согласно схеме подключе-
ния.
2
3
1
4
Рис. 4: Подключение к винтовым клеммам
1
Кабельный ввод
2
Корпус разъема
3
Вставка разъема
4
Уплотнение разъема
7
Вставку разъема вставить в корпус разъема и установить
уплотнение.
8
Разъем с уплотнением установить на VEGABAR 14 и затянуть
винт
Электрическое подключение выполнено.
