VEGABAR 40 (4 ... 20 mА)
2 5
Модификации прибора
Замена регулировочного модуля
Снятие регулировочного модуля
• Отсоединить VEGABAR от питающего
напряжения.
• Открутить винты на верхней стороне
корпуса и снять крышку или дисплей-
ный модуль.
• Отсоединить от клемм подключающий
провод, в случае необходимости отсо-
едините штепсель дисплейного модуля.
• Открутить винты крепления корпуса
регулировочного модуля.
• Снять корпус регулировочного модуля и
открутить разъемное соединение.
Установка регулировочного модуля
• Вставить штепсельное соединение
нового регулировочного модуля в разъем
электроники.
• Привинтить новый регулировочный мо-
дуль.
• Подсоединить к клеммам подключаю-
щие провода.
• Закрыть крышку VEGABAR.
• VEGABAR опять подключить к питаю-
щему напряжению.
6 Модификации прибора
6.1 Замена регулировочных
модулей
Модульное построение VEGABAR позволя-
ет дополнительно оснащать, заменять или
удалять индикаторный и регулировочные
модули. Дополнительное оснащение может
потребоваться, например, если VEGABAR
с заводской регулировкой должен быть
приспособлен к изменившимся условиям
измерения. Уже запомненные данные
(например, значения настроек) запомина-
ются не в регулировочном модуле, а в
электронике EEPROM и поэтому их не
нужно заново вводить.

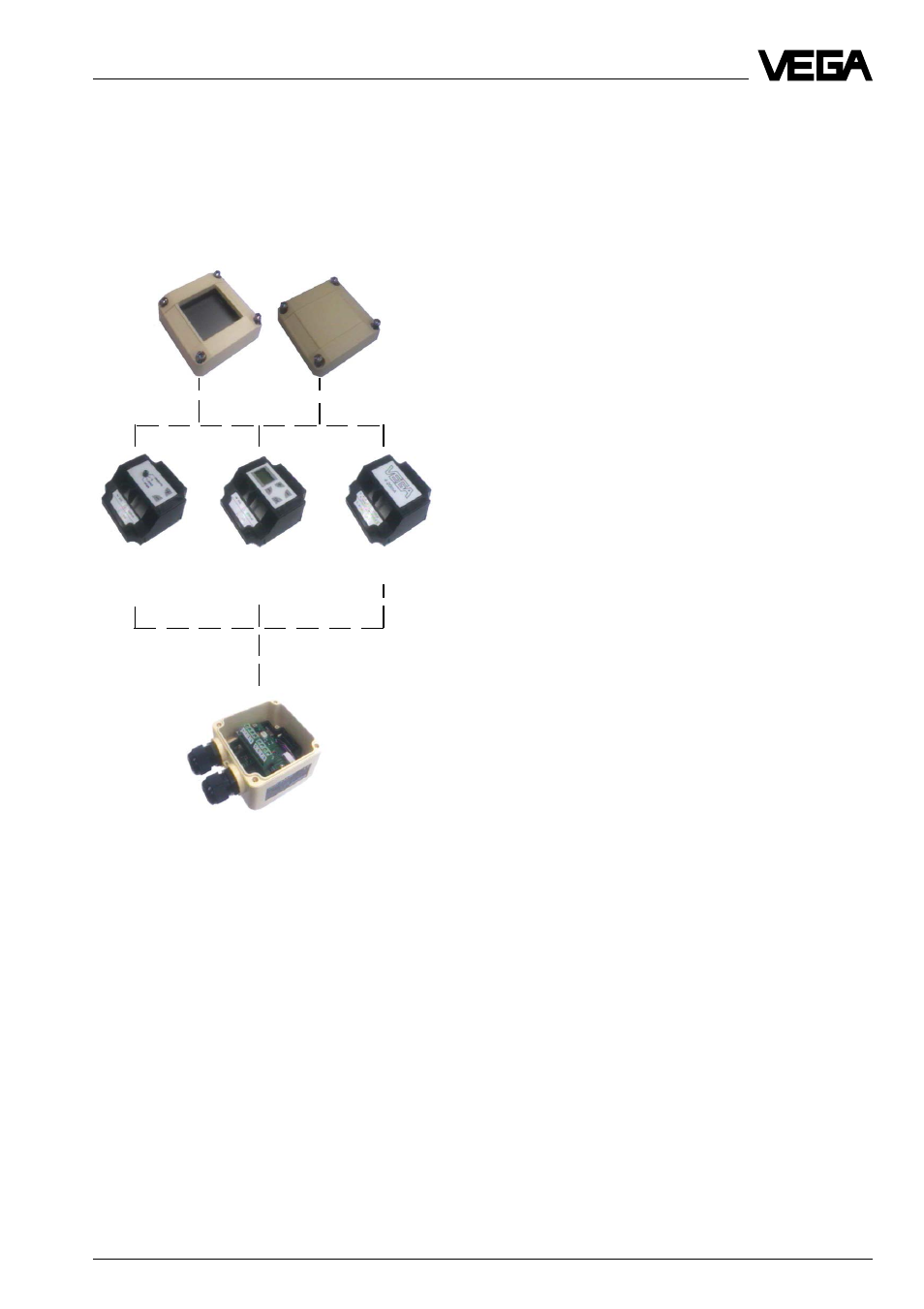

Подключение регулировочного модуля
производится через 4-контактное
разъемное соединение
Дисплейный
модуль
VEGABAR
Модуль без
настройки
Модуль для
настройки с
помощьюменю
управления
Модуль для
основных
функций
