Страница 15: Запуск в работу
VEGABAR 40 (4 ... 20 mА)
1 5
8
7
6
5
4
3
2
1
4 ¼ 20 mA
DISPLAY
VEGADIS 10
12 ¼ 36 V DC E12
+ -
+
-
OK
Запуск в работу

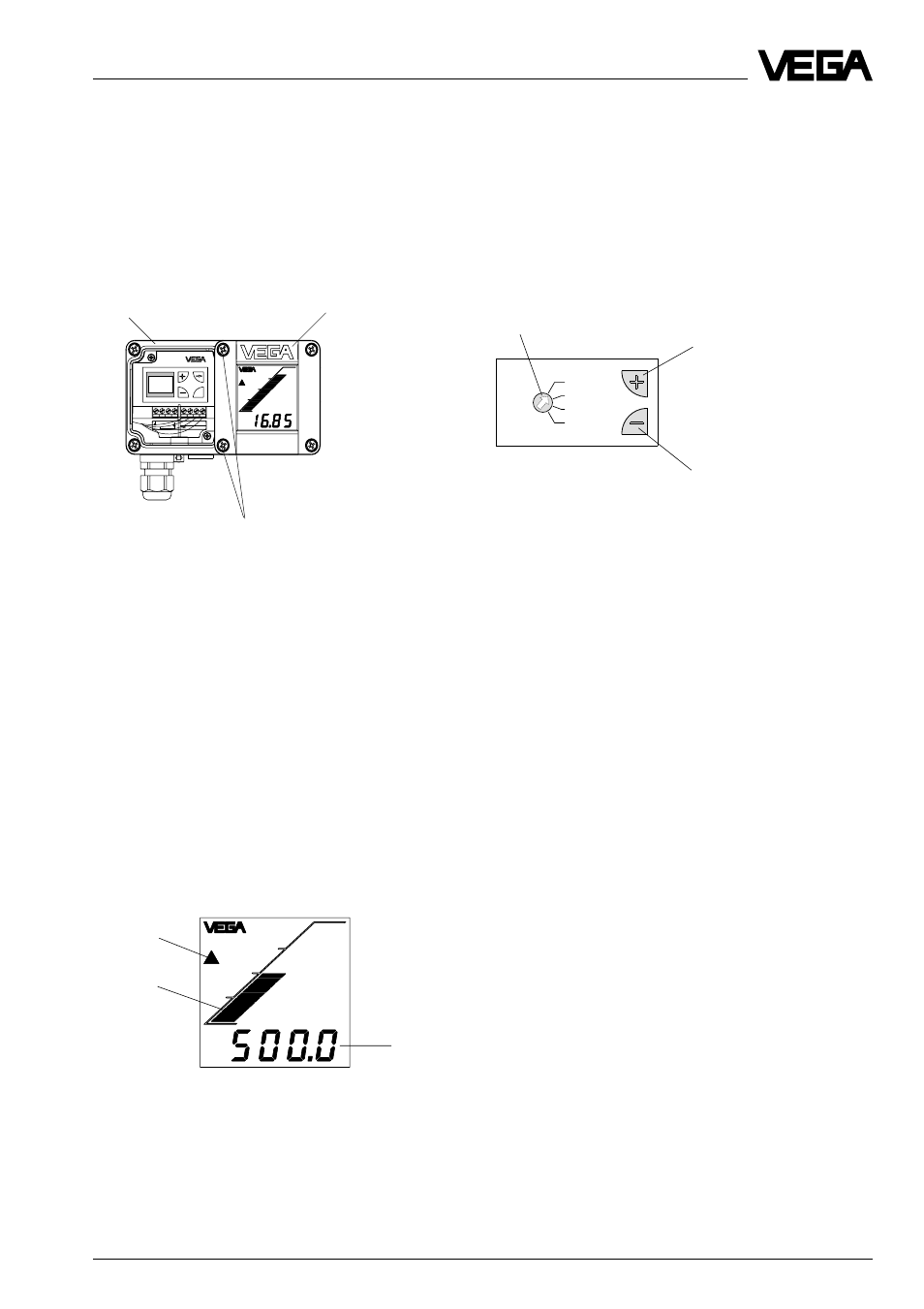

4 Запуск в работу
Вы можете облегчить электрическое под-
ключение, а также запуск в работу, если
Вы закрепите крышку или индикаторный
модуль на VEGABAR, сдвинув их в сторону
или вниз.
VEGABAR
Индикаторный модуль
Крепежные винты
закрутить не до конца
OPERATE
t
SPAN
ZERO
i
4.2 Запуск в работу модулем
“Настройка основных
функций”
Элементы регулировки
Система регулировки
• С помощью переключателя выберите
желаемую функцию.
• Кнопками “+” и “-” измените значения.
• Переключатель верните на OPERATE,
установленные значения записываются
в память EEPROM. Там они сохраняются
и при выключении напряжения.
Регулировка
Для установки начала и диапазона изме-
рения подключите сначала к клеммам 1 и
3 прибор измерения тока. Измеренные
значения идентичны выходному току.
1 Настройка начала измерения (zero)
(например, нулевое давление или резер-
вуар пустой)
• Установите поворотный переключатель
на zero.
• При одновременном нажатии кнопок “+”
и “-” ток устанавливается точно на 4 мА
или с помощью нажатия кнопок “+” и “-”
установите ток в 4 мА.
Диапазон регулировки начала измерения:
-20 %…+95 % от номинального диапазона
измерения (соответствует turn up до
+95%).
Поворотный переключатель:
выберите желаемуюфункцию
Кнопка +: изменение
значения (повышение)
Кнопка -: изменение
значения (понижение)
4.1 Индикаторный модуль
Цифровое значение
- 4 знака, а также символ и десятичная
точка
- у модуля основной функции диапазон
индикации в бар
- у модуля с настройкой через меню
свободно масштабируется
Подключение происходит через
разъемное соединение согласно схеме в
разделе “Электрическое подключение”.
Индикация
тенденции
Графическая
полоска
Цифровое
значение
